Обзор

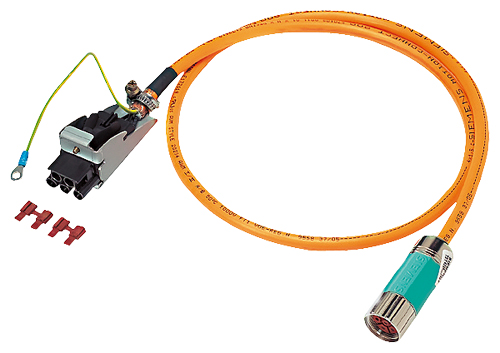

Модуль двигателя, наконечник с круглым штекером

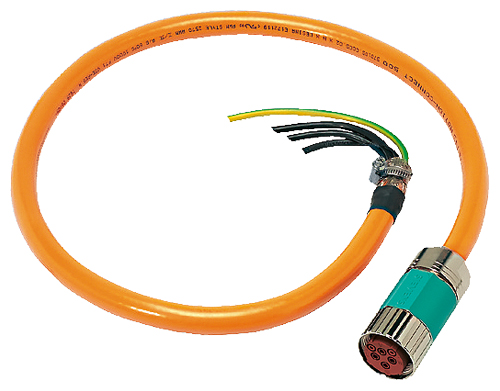

Модуль двигателя, штекер с открытыми концами жил

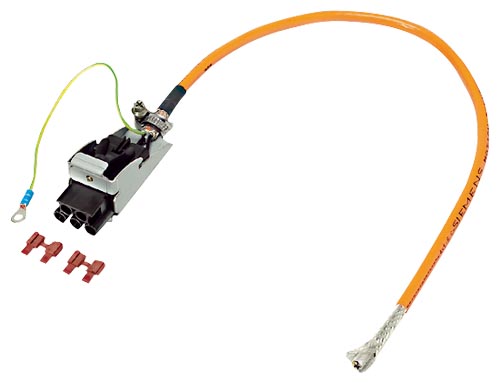

Кольцевой кабельный наконечник с круглым штекером

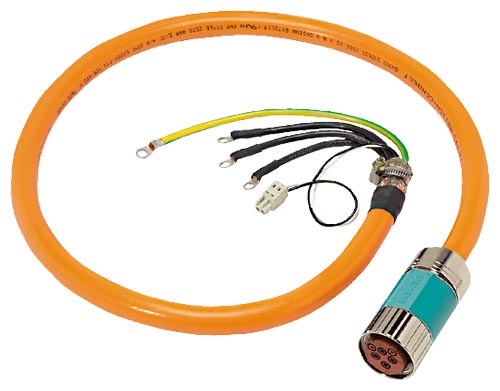

Разъем с круглым штекером для силовых модулей и модулей двигателей книжного компактного формата
Через силовые кабели MOTION−CONNECT синхронные и асинхронные электродвигатели подключаются к модулям двигателей.
Силовые кабели MOTION−CONNECT с разъемами обеспечивают высокое качество, безопасность и безупречное функционирование.
В зависимости от исполнения силовые кабели MOTION−CONNECT имеют разъемы с одной или с обеих сторон.
Указание:
Все силовые кабели 6FX.002-5....-.... по запросу поставляются также с обжатыми контактами и отдельно прилагаемым корпусом штекера со стороны модуля. В этом случае необходимо изменить 6−ую позицию заказного номера с 0 на 1: 6FX.012-5....-....
Технические данные
Силовые кабели |
MOTION‑CONNECT 500 |
MOTION‑CONNECT 700 |
MOTION‑CONNECT 800 |
|---|---|---|---|
6FX500.-....-.... |
6FX700.-....-.... |
6FX800.-.....-.... |
|
Допуски |
|||
|
Да |
Да |
Да |
|
UL758-CSA-C22.2-N.210.2-M90 |
UL758-CSA-C22.2-N.210.2-M90 |
UL758-CSA-C22.2-N.210.2-M90 |
|
Да |
Да |
Да |
|
Да |
Да |
Да |
Номинальное напряжение U0/U in согласно с EN 50395 |
|||
|
600 В/1000 В |
600 В/1000 В |
600 В/1000 В |
|
24 В (EN) 1000 В (UL/CSA) |
24 В (EN) 1000 В (UL/CSA) |
24 В (EN) 1000 В (UL/CSA) |
Контрольное напряжение, rms |
|||
|
4 kВ |
4 kВ |
4 kВ |
|
2 kВ |
2 kВ |
2 kВ |
Рабочая температура на поверхности |
|||
|
-20 … +80 °C |
-50 … +80 °C |
-50 … +80 °C |
|
0 … 60 °C |
-20 … +60 °C |
-20 … +60 °C |
Максимальная растягивающая нагрузка |
|||
|
50 Н/мм2 |
50 Н/мм2 |
50 Н/мм2 |
|
20 Н/мм2 |
20 Н/мм2 |
20 Н/мм2 |
Наименьший радиус изгиба |
|||
|
5 × Dmax |
4 × Dmax |
6 × Dmax |
|
Смотри силовые кабели |
Смотри силовые кабели |
Смотри силовые кабели |
Скручивающая нагрузка |
Абсолютная 30°/м |
Абсолютная 30°/м |
Абсолютная 30°/м |
Циклы изгиба |
100000 |
10 миллионов |
10 миллионов от 10 мм2: 3 миллиона |
Скорость перемещения |
30 м/мин |
200 м/мин |
180 м/мин |
Ускорение |
2 м/с2 |
30 м/с2 |
5 м/с2 (5 м ); |
Изоляционный материал |
не содержит хлорфторуглеродов/силикон |
не содержит хлорфторуглеродов/силикон/галогенов |
не содержит хлорфторуглеродов/силикон/галогенов |
Маслостойкость |
EN 60811-2-1 |
EN 60811-2-1 |
EN 60811-2-1 |
Наружная оболочка |
PVC |
PUR, HD22.10 S2 (VDE 0282, Part 10) |
PUR, HD22.10 S2 (VDE 0282, Part 10) |
DESINA окраска оранжевая RAL 2003 |
DESINA окраска оранжевая RAL 2003 |
DESINA окраска оранжевая RAL 2003 |
|
Огнестойкость |
EN 60332-1-1 to 1-3 |
EN 60332-1-1 to 1-3 |
EN 60332-1-1 to 1-3 |
1) Соответствующий регистрационный номер стоит на оболочке кабеля (только для силовых кабелей).
2) Номер файла стоит на оболочке кабеля.
Характеристика
Возможность использования для кабелей лежит в области ниже кривой характеристик. Кривые представляют собой проверенные точки использования.

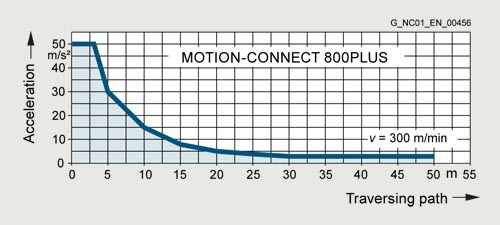

Ускорения для сигнальных и силовых кабелей MOTION-CONNECT 800PLUS до 16 мм2

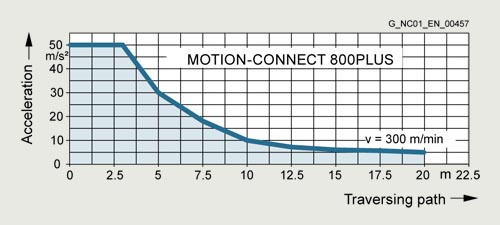

Ускорения для силовых кабелей MOTION-CONNECT 800PLUS сечением 25 мм2, 35 мм2 и 50 мм2
