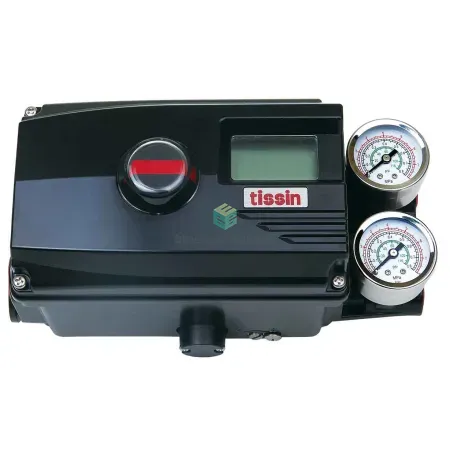

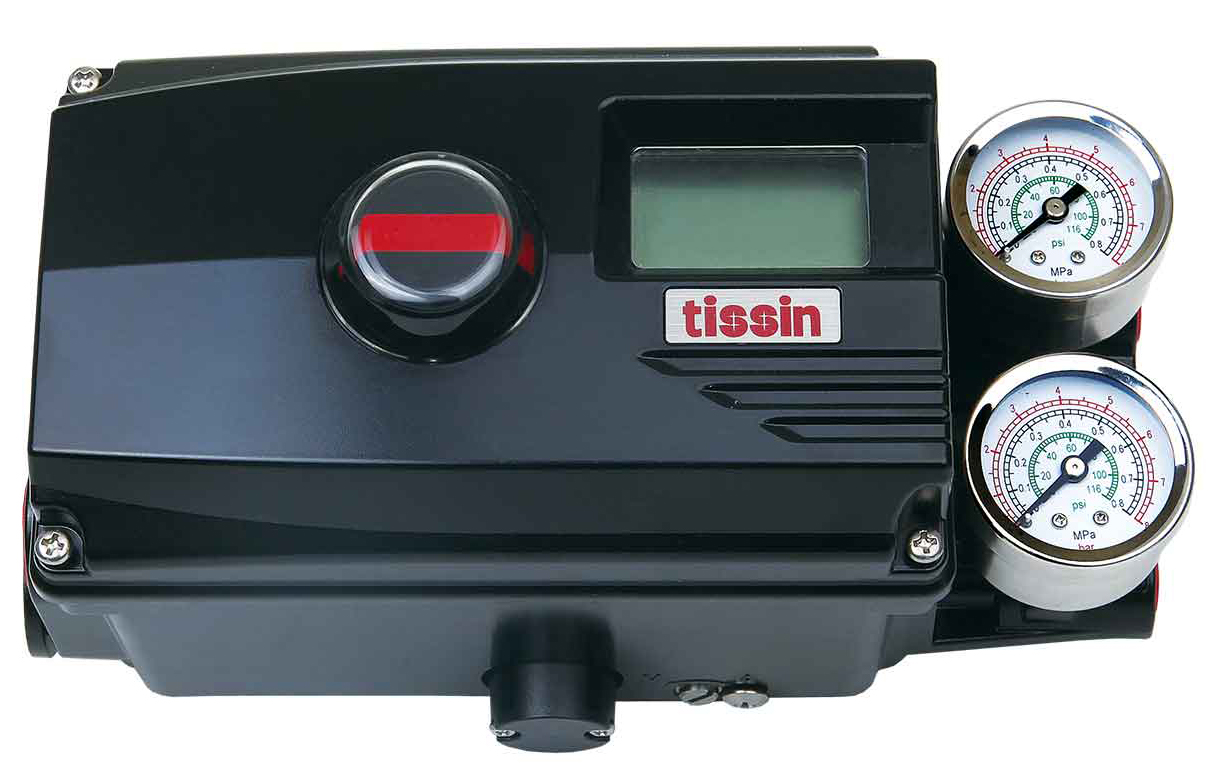

Описание CC800LA41L2M
SMART-позиционер необходим для управления запорной арматурой с высокой точностью по заданному входному сигналу 4-20мА. Модель позиционера серии СС800 использует высокопроизводительный процессор, обеспечивающий возможность самостоятельной настройки (автокалибровки), изменяемый вид характеристики (линейный, равнопроцентный, быстрое открытие, иные настройки).

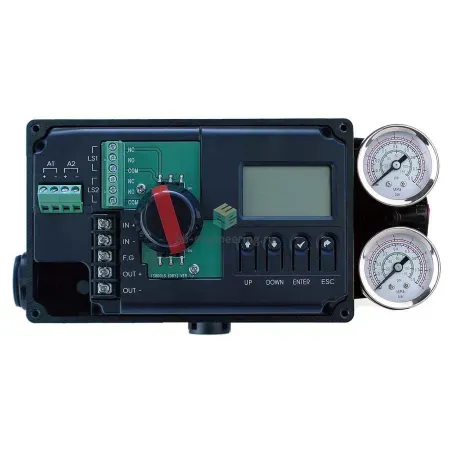

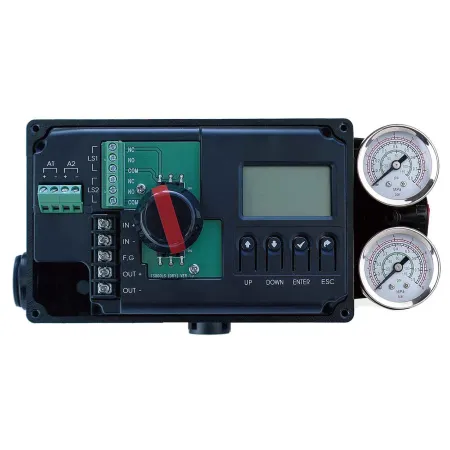

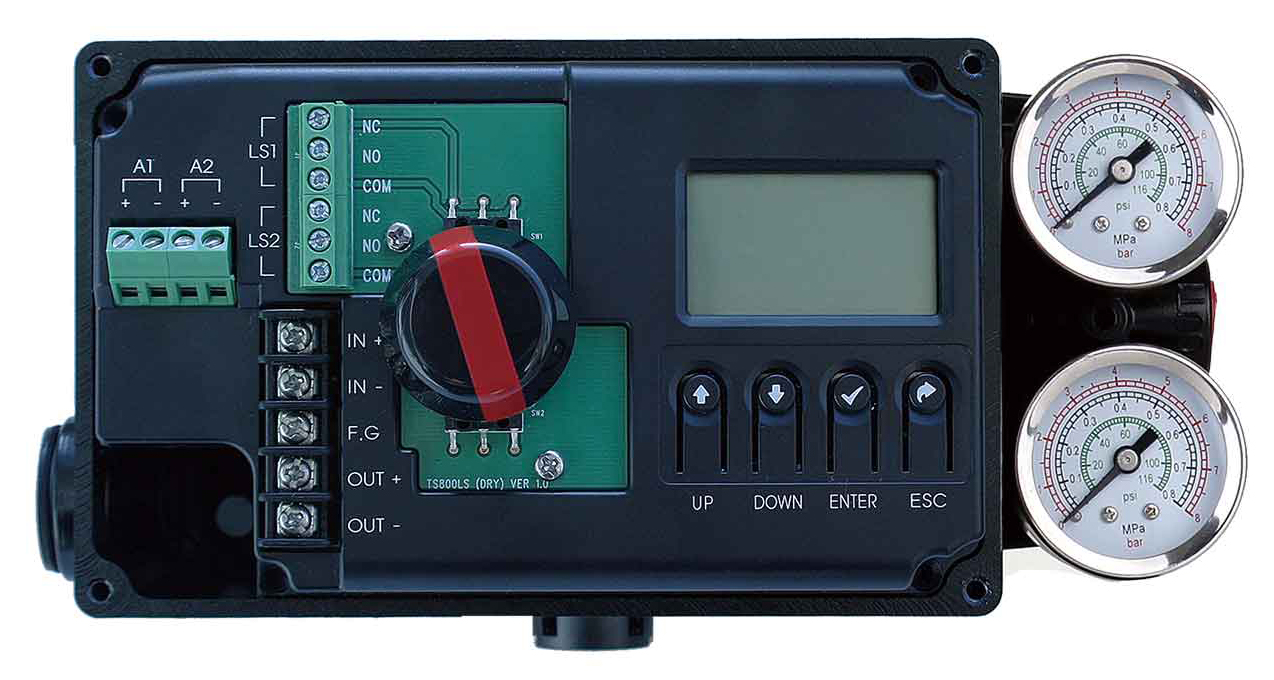

Наличие встроенного дисплея позволяет производить визуальную диагностику, изменения настроек ПИД-регулирования, а опция HART-протокола расширяет возможность передачи данных о состоянии узла в систему управления.
Опционально, позиционер снабжается сигналом обратной связи 4-20мА, а также механическими или индуктивными датчиками конечных положений. По умолчанию, во всех моделях установлены пневматические дроссели, позволяющие адаптировать расход воздуха позиционера под любой тип пневматического привода.
Степень защиты корпуса - IP66.
Особенности:
- Быстрая и легкая автокалибровка
- Высокая пропускная способность (более 100 Нл/мин)
- Конструкция типа «сопло-заслонка»
- Корпус нержавеющая сталь AISI 316 (версия CC805)
- HART протокол (HART 7)
- Сигнал обратной связи 4-20 мА
- Датчики конечных положений (механические или индуктивные)
- Тест частичного хода (PST)
- Функция ALARM
- Функция самодиагностики
- Взрывозащищённое исполнение Ex ia IIC T5/T6
Характеристики CC800LA41L2M
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- линейный
- 10–80 мм
- 0.5 %FS
- 0.3 %FS
- 0.5 %FS
- ЖК дисплей
- M20
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1.4 ÷ 7 бар
- -40 ÷ 85 °C
- IP66
- Ex i (искробезопасная электрическая цепь)
- II 2D Ex ia IIIC T100°C/85°C Db IP6X
- II 2G Ex ia IIC T5/T6 Gb
- любое
