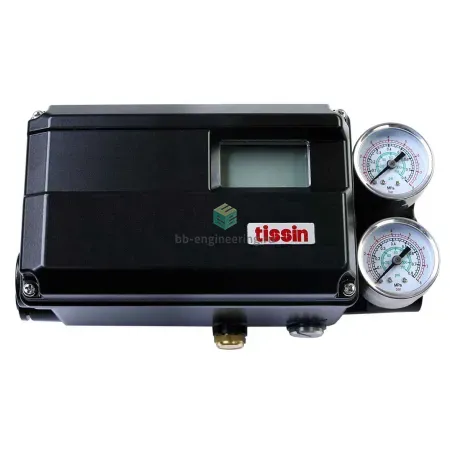

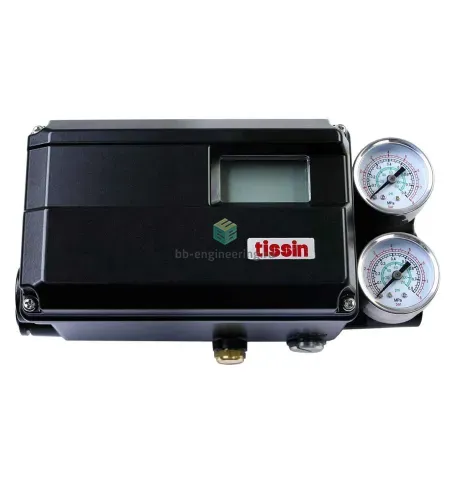

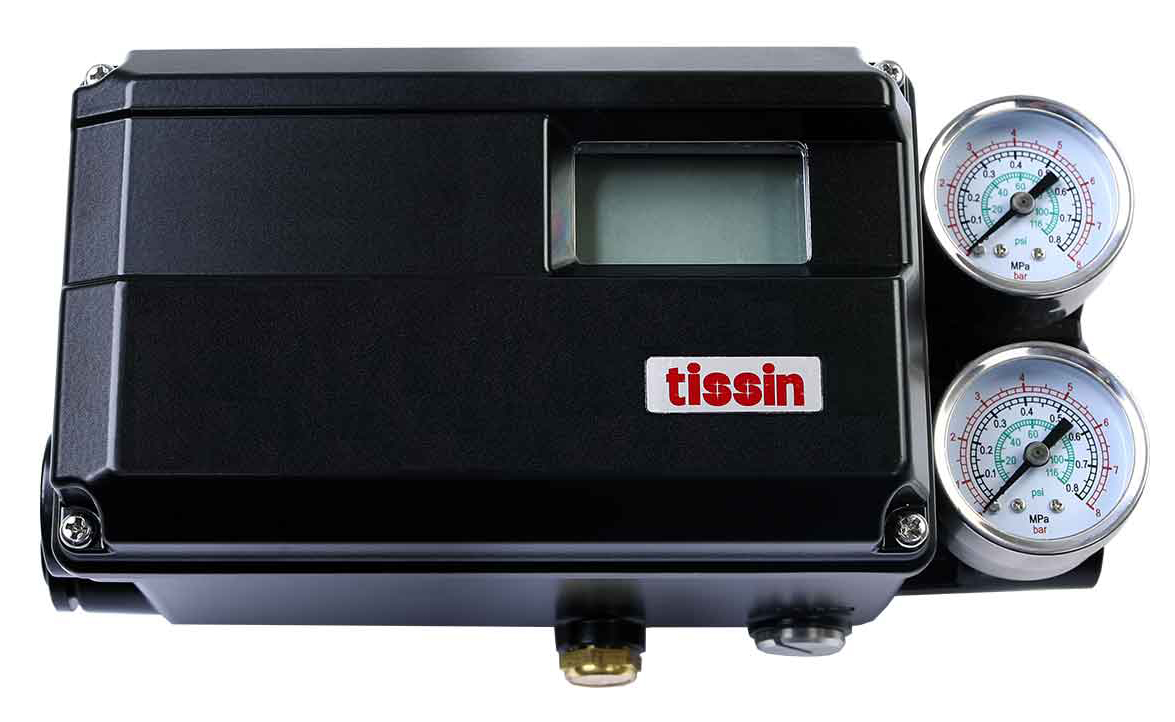

Описание CC800LN51S10F
SMART-позиционер необходим для управления запорной арматурой с высокой точностью по заданному входному сигналу 4-20мА. Модель позиционера серии СС800 использует высокопроизводительный процессор, обеспечивающий возможность самостоятельной настройки (автокалибровки), изменяемый вид характеристики (линейный, равнопроцентный, быстрое открытие, иные настройки).
Реализация функции «fail freeze» − «заморозка» осуществляется за счет применения в конструкции позиционера пьезоклапанов.
Наличие встроенного дисплея позволяет производить визуальную диагностику, изменения настроек ПИД-регулирования, а опция HART-протокола расширяет возможность передачи данных о состоянии узла в систему управления.
Опционально, позиционер снабжается сигналом обратной связи 4-20мА, а также механическими или индуктивными датчиками конечных положений. По умолчанию, во всех моделях установлены пневматические дроссели, позволяющие адаптировать расход воздуха позиционера под любой тип пневматического привода.
Степень защиты корпуса - IP66.
Особенности:
- Функция «Fail freeze» − «Заморозка»
- Нулевое потреблениевоздуха в режиме простоя
- Предотвращение коррозии платы за счёт внешнего выхлопа
- Быстрая и лёгкая автокалибровка
- Встроенный воздушный фильтр (5 мкм)
- HART протокол (HART 7)
- Датчики конечных положений (механические и индуктивные)
- Тест частичного хода (PST)
- Функция ALARM
- Функция самодиагностики
- Взрывозащищённое исполнение Ex ia IIC T5/T6
Характеристики CC800LN51S10F
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- линейный
- 10–80 мм
- 0.5 %FS
- 0.3 %FS
- 0.5 %FS
- ЖК дисплей
- M20
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1.4 ÷ 7 бар
- -30 ÷ 85 °C
- IP66
- нет
- любое
