Описание CC900LC11U00

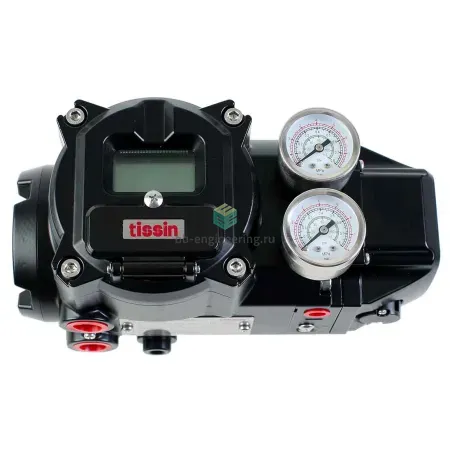

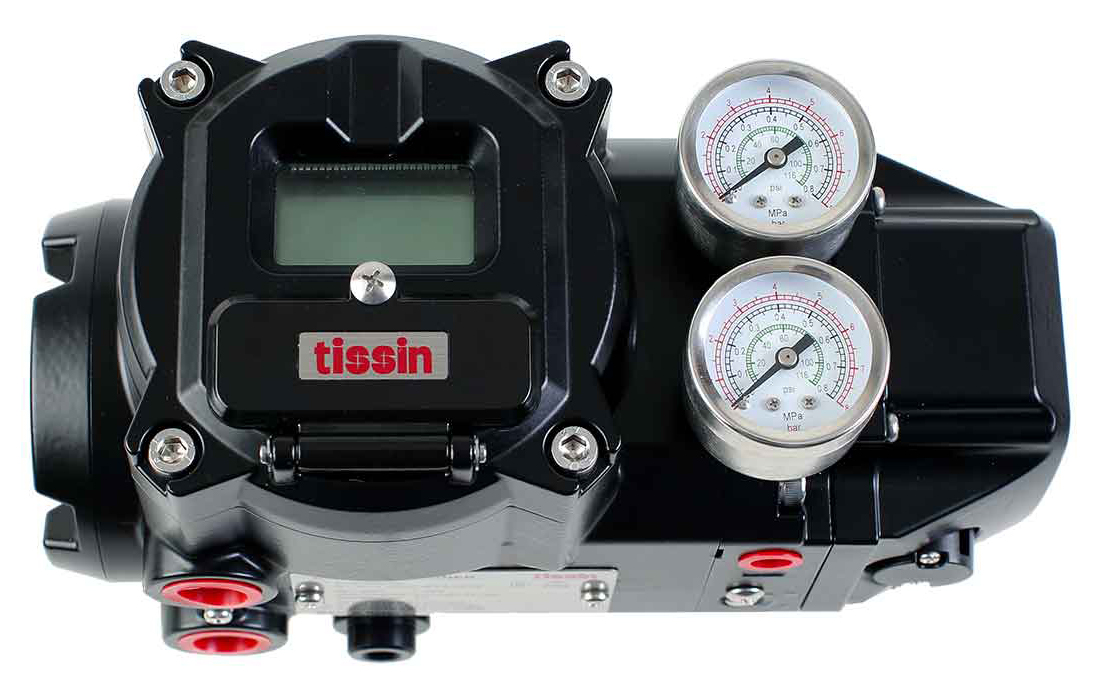

Взрывозащищеннный корпус позиционеров серии CC900 состоит из двух несвязанных блоков. Таким образом, электрическая часть полностью изолирована от пневматической, исключая воздействие влажного сжатого воздуха на электронные компоненты.
Данные модели используют высокопроизводительный процессор, обеспечивающий возможность самостоятельной настройки (автокалибровки), изменяемый вид характеристики (линейный, равнопроцентный, быстрое открытие, иные настройки).

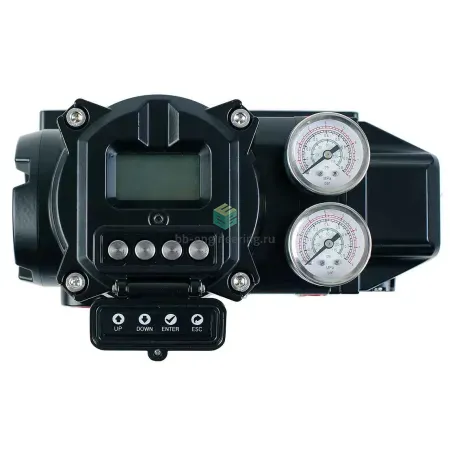

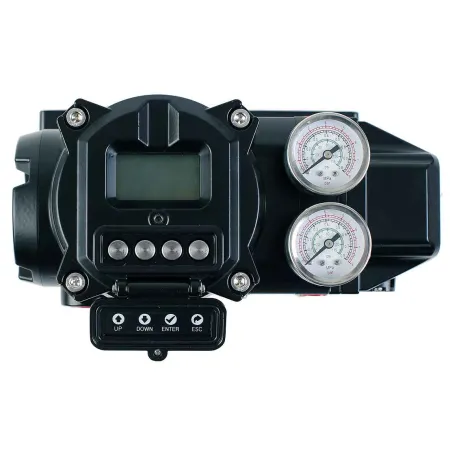

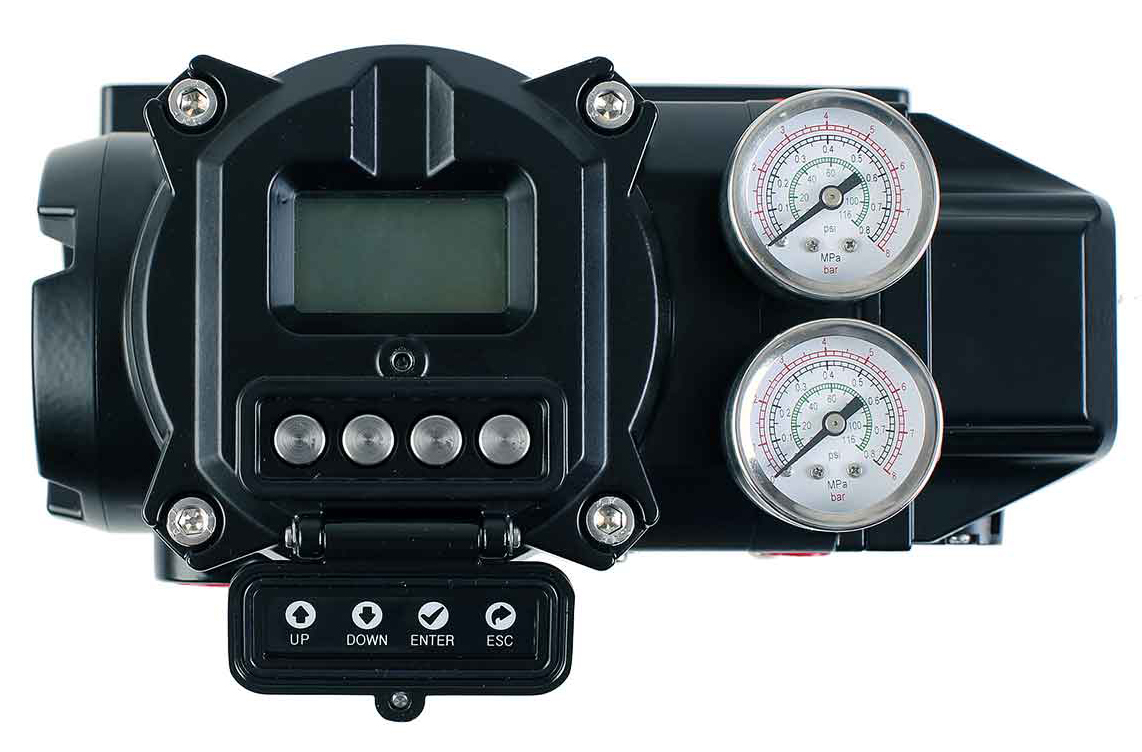

Наличие встроенного дисплея позволяет производить визуальную диагностику, изменения настроек ПИД-регулирования, а опция HART-протокола расширяет возможность передачи данных о состоянии узла в систему управления. Опционально, позиционер снабжается сигналом обратной связи 4-20 мА, а также ALARM выключателем.
Степень защиты корпуса - IP66.
Особенности:
- Быстрая и легкая автокалибровка
- Высокая пропускная способность
- Конструкция типа ʺсопло-заслонкаʺ
- Перепускной клапан (переключатель A/M)
- HART протокол
- Сигнал обратной связи 4-20 мА
- Тест частичного хода (PST)
- Функция ALARM
- Функция самодиагностики
Автор
Антон Бобров
Характеристики CC900LC11U00
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- линейный
- 10–80 мм
- 0.5 %FS
- 0.3 %FS
- 0.5 %FS
- ЖК дисплей
- G1/2
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1.4 ÷ 7 бар
- -60 ÷ 80 °C
- IP66
- Ex d (взрывонепроницаемая оболочка)
- 1Ex d IIC T6/T5 Gb X
- Ex tb IIIC T85°C/T100°C Db X
- любое
