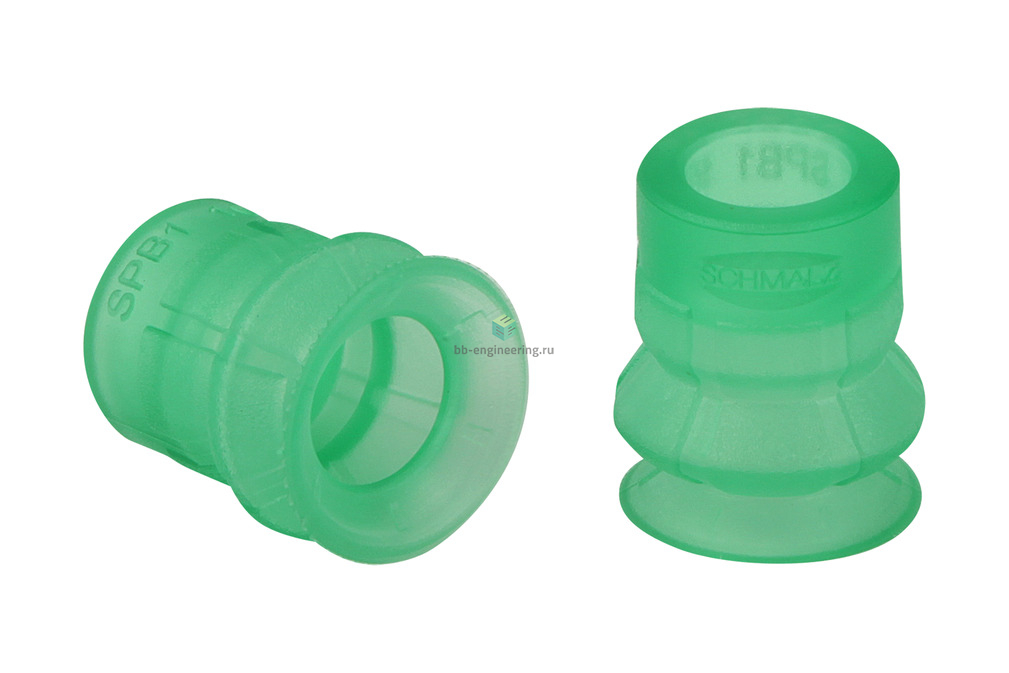

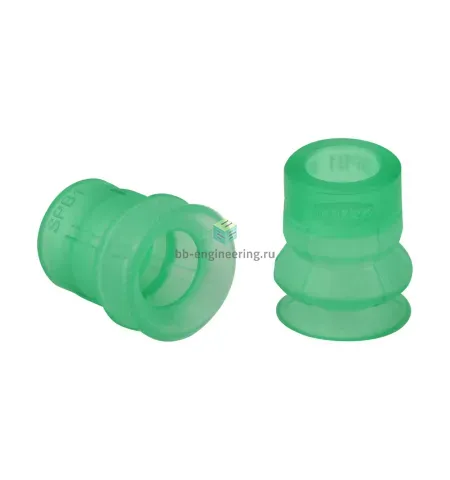

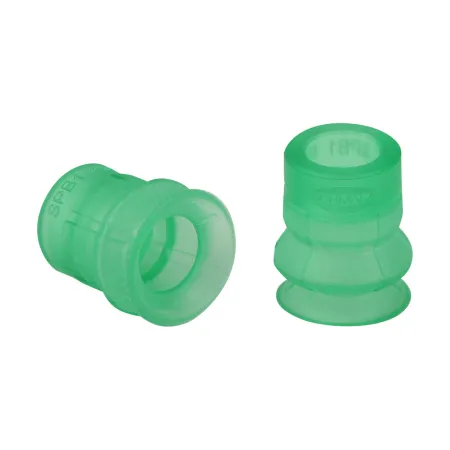

SPB1 10 ED-65 SC030 10.01.06.02782 SCHMALZ - Присоска вакуумная круглая сильфонная 1.5 гофра, ø10 мм, ED
₸7 301
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SPB1 10 ED-65 SC030 10.01.06.02782
| Атрибут | Значение |
|---|---|
| d | 5,5 mm |
| d1 | 7,5 mm |
| d2 | 5,6 mm |
| D1 | 11 mm |
| Dk | 9,4 mm |
| Dmax(S) | 11,3 mm |
| Ds | 9,8 mm |
| H | 12,1 mm |
| H2 | 4,2 mm |
| Z (ход) | 4 mm |
Характеристики SPB1 10 ED-65 SC030 10.01.06.02782
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 1.5 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 2 Н
Размер вакуумного захвата
- ø10 мм
Усилие отрыва при 70% вакуума
4
Н
Рекомендуемый диаметр трубки
4
мм
Объем присоски
- 0.45 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 10 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- SCHMALZ SC 030
