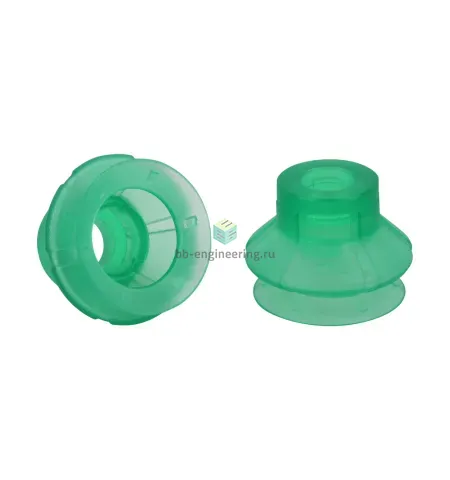

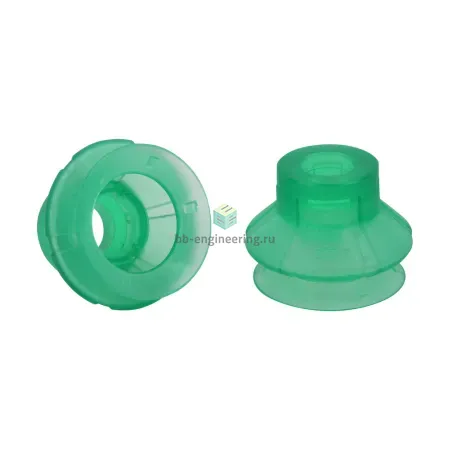

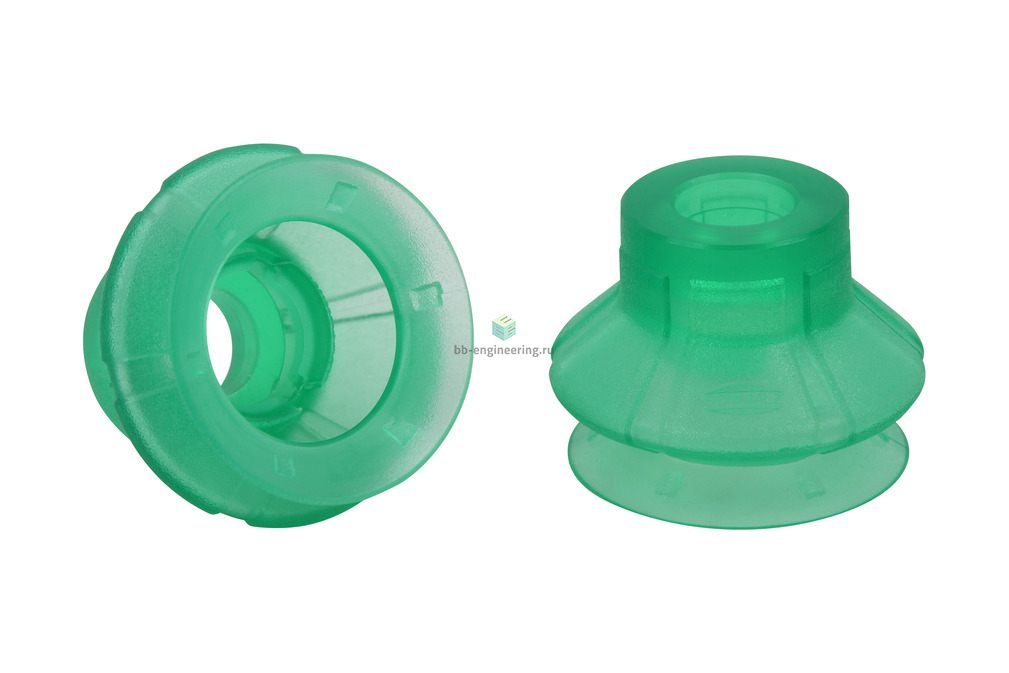

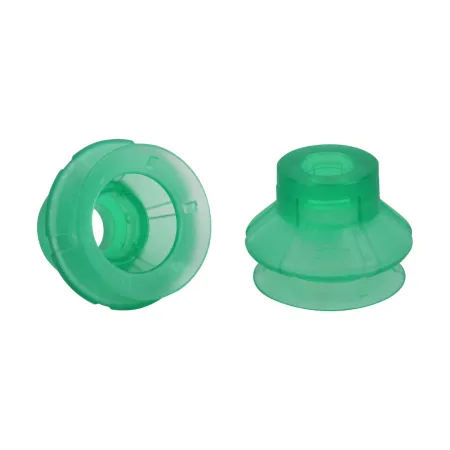

Описание SPB1 20 ED-65 SC040 10.01.06.02452
| Атрибут | Значение |
|---|---|
| d | 7,5 mm |
| d1 | 10,5 mm |
| d2 | 13,8 mm |
| D1 | 24,6 mm |
| Dk | 15,1 mm |
| Dmax(S) | 26,3 mm |
| Ds | 21,4 mm |
| H | 18 mm |
| H2 | 4,6 mm |
| Z (ход) | 8 mm |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SPB1 20 ED-65 SC040 10.01.06.02452 SCHMALZ - Присоска вакуумная круглая сильфонная 1.5 гофра, ø20 мм, ED на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SPB1 20 ED-65 SC040 10.01.06.02452
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 9.9 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 9.8 Н
Размер вакуумного захвата
- ø20 мм
Усилие отрыва при 70% вакуума
16.2
Н
Рекомендуемый диаметр трубки
4
мм
Объем присоски
- 3.11 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 30 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- SCHMALZ SC 040
