SPB1-30-TPE-70-SC040 10.01.06.02454/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø30 мм, TPE
₸20 361
- Все о товаре
- Описание
- Характеристики
- Документация
- Дешевле комплектом
Описание SPB1-30-TPE-70-SC040 10.01.06.02454/A

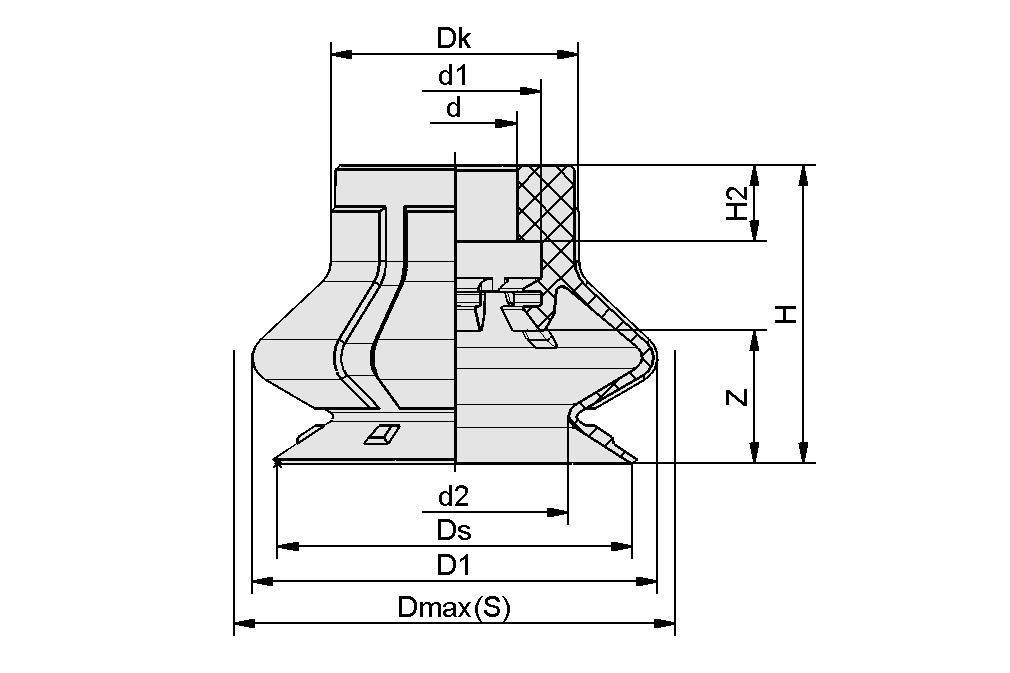

| Атрибут | Значение |
|---|---|
| d | 7,5 mm |
| d1 | 10,5 mm |
| d2 | 20 mm |
| D1 | 34,2 mm |
| Dk | 15,1 mm |
| Dmax(S) | 36,7 mm |
| Ds | 31,4 mm |
| H | 23 mm |
| H2 | 4,6 mm |
| Z (ход) | 13 mm |
Характеристики SPB1-30-TPE-70-SC040 10.01.06.02454/A
Характеристики вакуумной техники
Вакуумный захват
- термопластичный эластомер (TPE)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 20.7 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 15.5 Н
Размер вакуумного захвата
- ø30 мм
Усилие отрыва при 70% вакуума
30.6
Н
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 7.99 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 50 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- Шмальц SC 040
