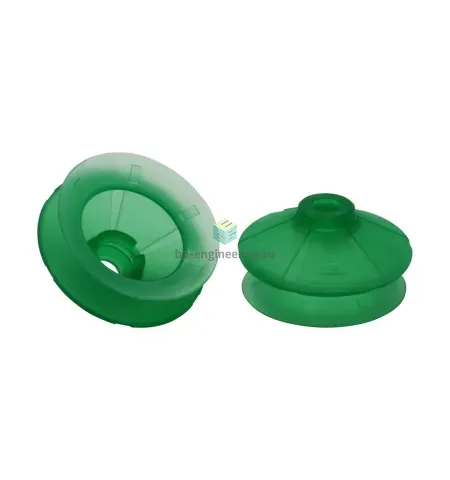

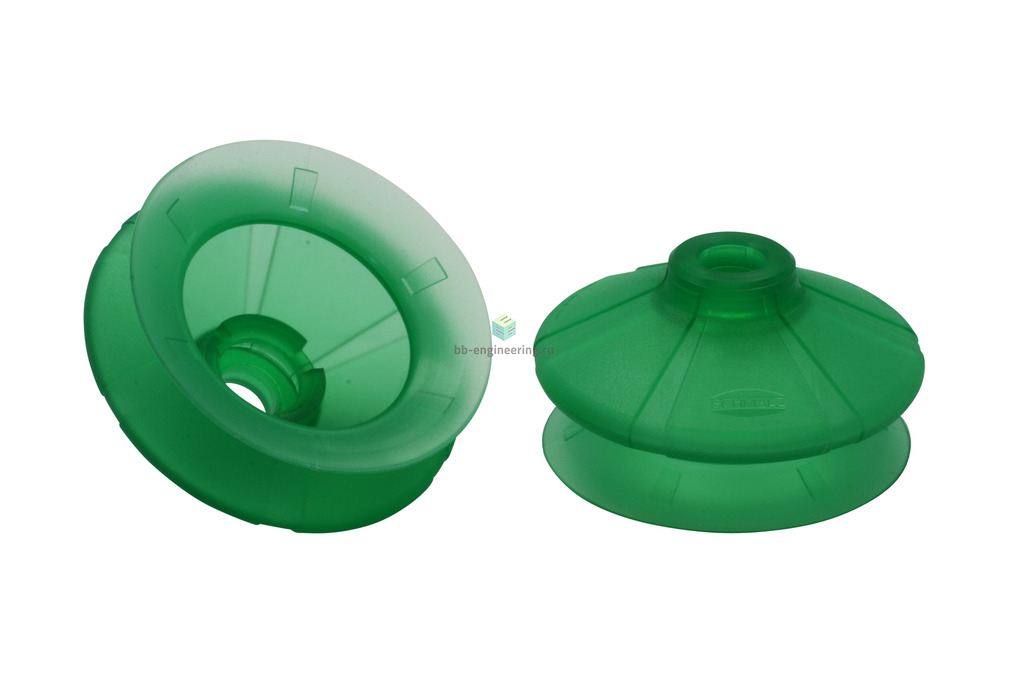

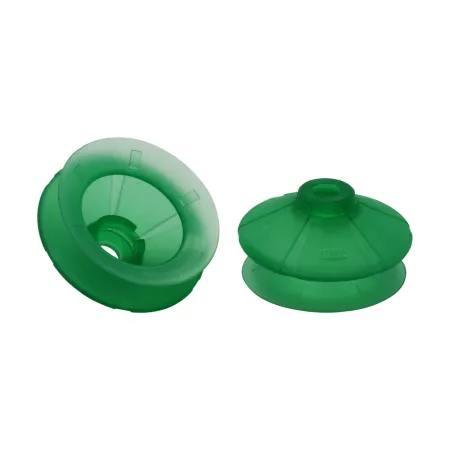

Описание SPB1 60 ED-65 SC050 10.01.06.02457
| Атрибут | Значение |
|---|---|
| d | 11 mm |
| d1 | 17,5 mm |
| d2 | 38,6 mm |
| D1 | 65,7 mm |
| Dk | 21,6 mm |
| Dmax(S) | 69,6 mm |
| Ds | 61,4 mm |
| H | 36 mm |
| H2 | 7 mm |
| Z (ход) | 22 mm |
Характеристики SPB1 60 ED-65 SC050 10.01.06.02457
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 78 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 49.4 Н
Размер вакуумного захвата
- ø60 мм
Усилие отрыва при 70% вакуума
100.9
Н
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 49.24 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 140 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- SCHMALZ SC 050
