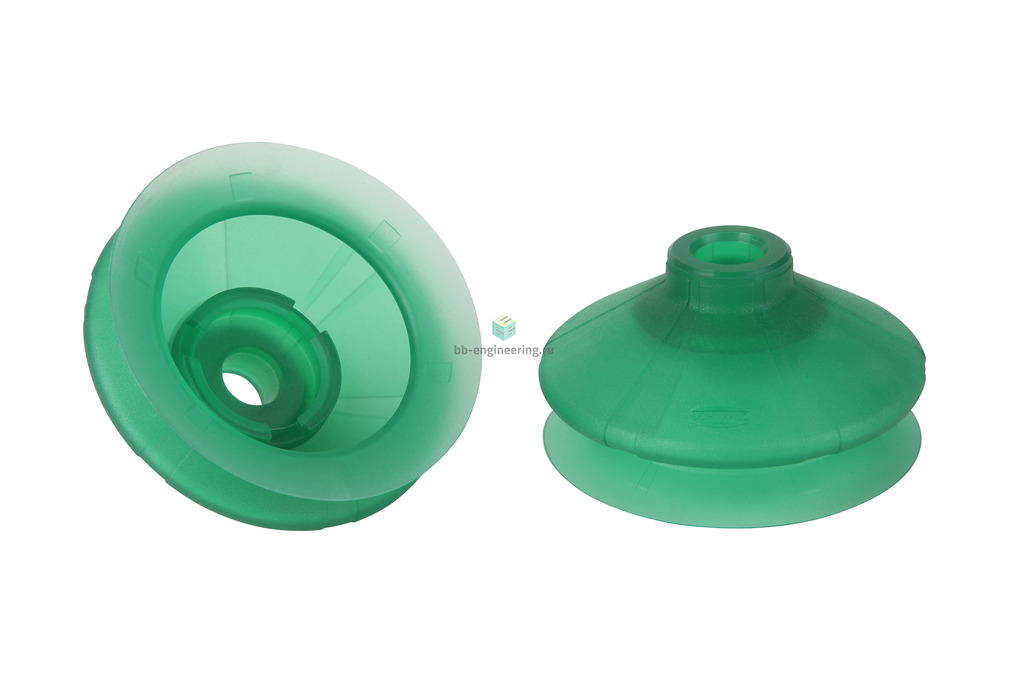

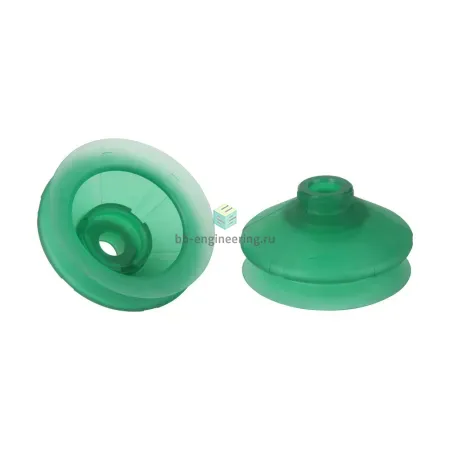

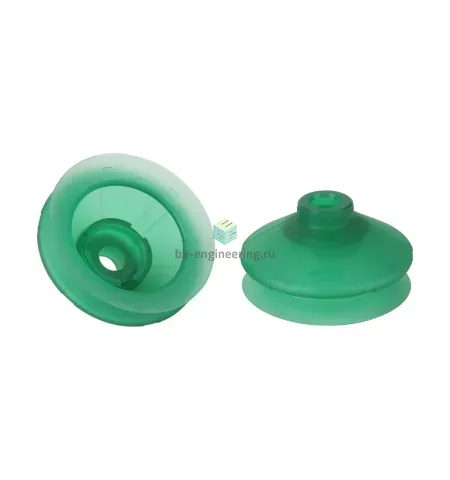

Описание SPB1 80 ED-65 SC065 10.01.06.03071
| Атрибут | Значение |
|---|---|
| d | 14 mm |
| d1 | 29,3 mm |
| d2 | 56 mm |
| D1 | 82,7 mm |
| Dk | 27,1 mm |
| Dmax(S) | 88 mm |
| Ds | 81,4 mm |
| H | 45,9 mm |
| H2 | 15,3 mm |
| Z (ход) | 23,5 mm |
Характеристики SPB1 80 ED-65 SC065 10.01.06.03071
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 166 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 59 Н
Размер вакуумного захвата
- ø80 мм
Усилие отрыва при 70% вакуума
200
Н
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 98.36 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 140 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- SCHMALZ SC 065
