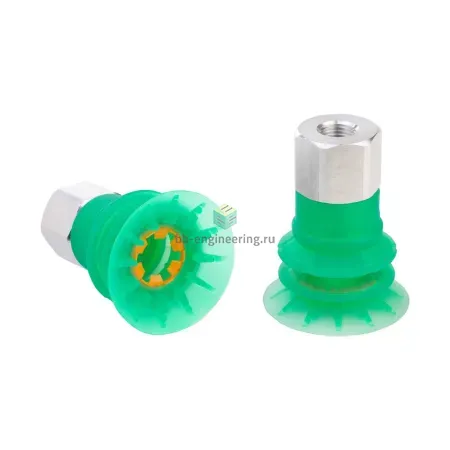

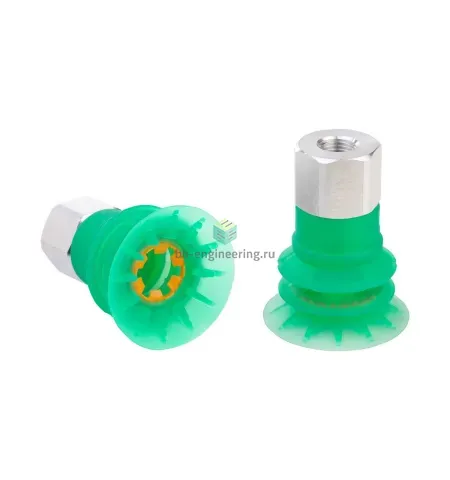

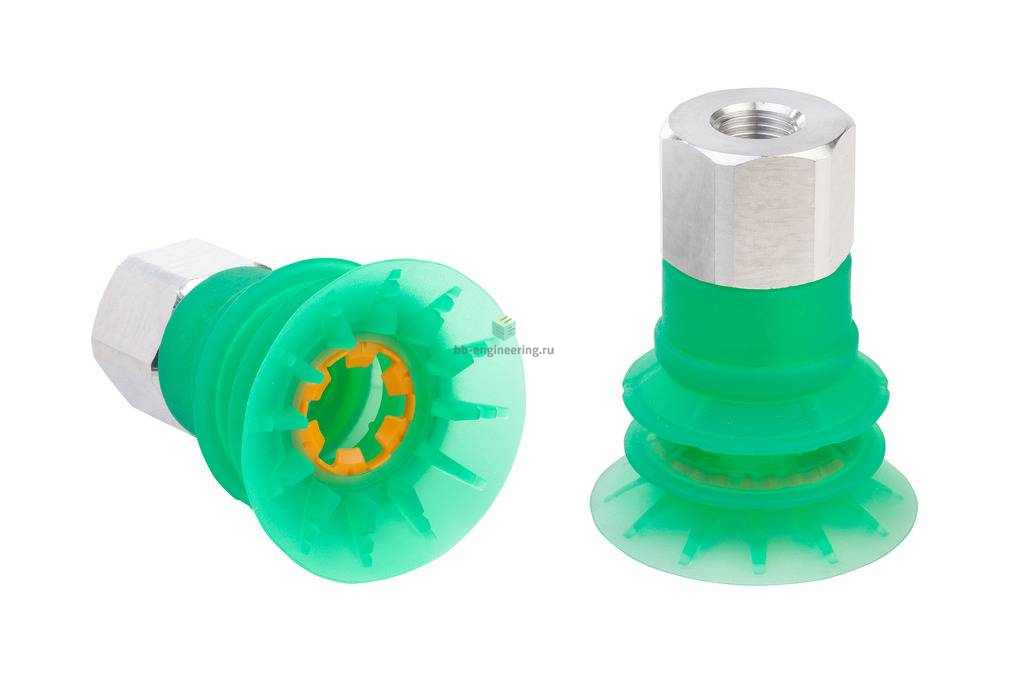

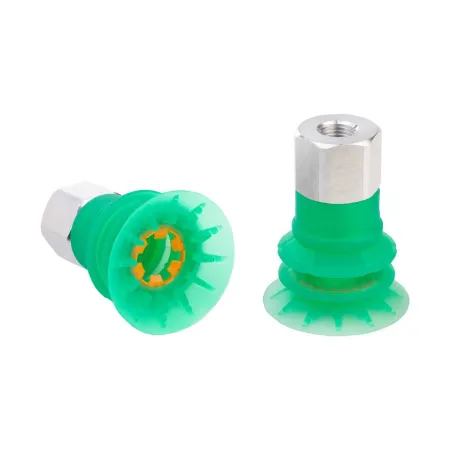

SPB2f-48-SI-30/55-G1/4-AG 10.01.06.03655/A Шмальц - Присоска вакуумная сильфон 2.5 гофра, 50 мм, силикон, G1/4
₸51 424
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SPB2f-48-SI-30/55-G1/4-AG 10.01.06.03655/A
Bellows suction cup (round)for very uneven workpieces
Особенности серии
- Круглая сильфонная присоска с 2,5 гофра для динамического перемещения пакетов и других видов очень гибкой упаковки
- Надежный захват и перемещение пакетов, содержащих жидкости, твердые вещества или порошок, а также не полностью заполненной упаковки
- Стабильны в чрезвычайно быстрых упаковочных процессах, особенно в сочетании с дельта-роботами (упаковщики коробок и перегрузочные устройства)
- Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
- Внутренний стабилизатор пакетов предотвращает втягивание даже тонкой и мягкой пленки
- Усиленный базовый корпус с 2,5 складками для уверенного захвата и устойчивости даже на высокой скорости
- Большой номинальный диаметр обеспечивает большой объемный поток для сокращения времени цикла

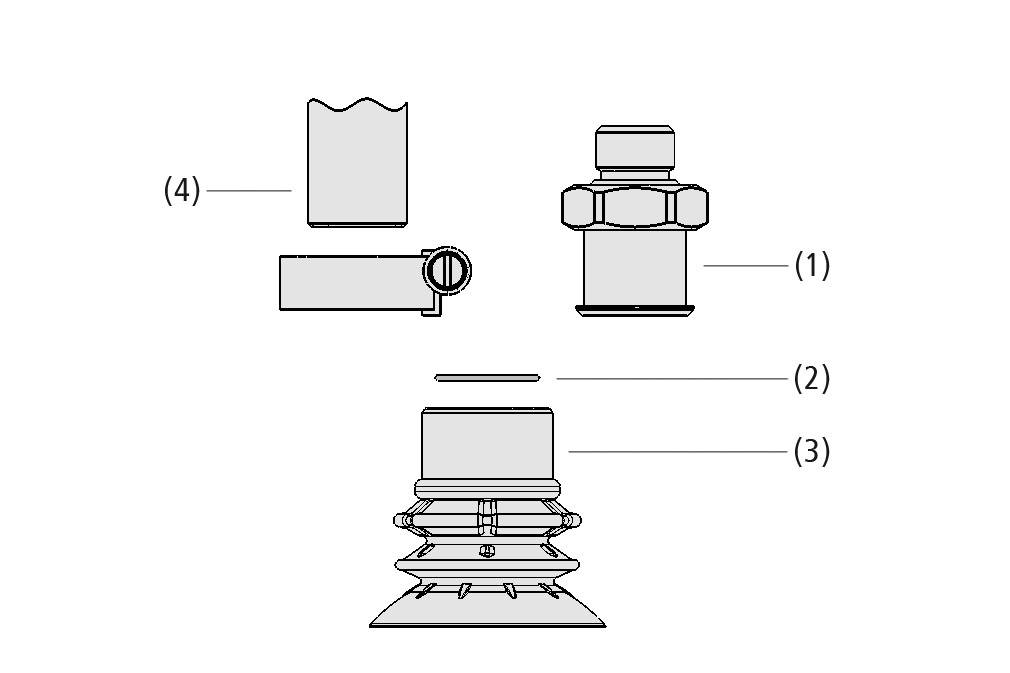

КОНСТРУКЦИЯ
- Сильфонная присоска SPB2f с 2,5 гофра (3) и мягкой и гибкой уплотнительной кромкой с сегментными лопастями потока и встроенным стабилизатором мешков
- Очень большой диаметр вала для больших объемных расходов
- Специально усиленные вакуумные сильфоны для дополнительной устойчивости
- Установка с использованием соединительного элемента Schmalz SC (1); в качестве альтернативы прямое крепление на трубе (4) с помощью зажима
- Все соединительные элементы SC с наружной резьбой оснащены встроенным уплотнительным кольцом
- Дополнительный вставной фильтр для предварительного фильтра (2)

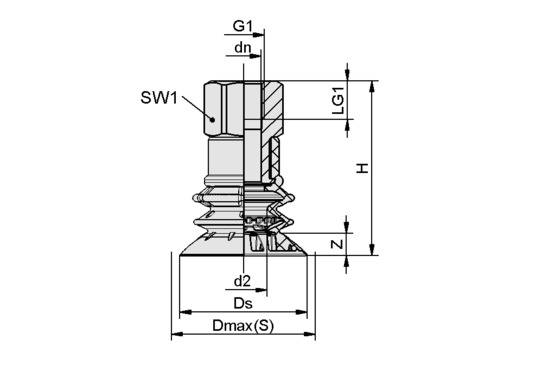

Чертёж
 |
|
Характеристики SPB2f-48-SI-30/55-G1/4-AG 10.01.06.03655/A
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 41 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø50 мм
Объем присоски
- 26.45 см³
Общие характеристики
Количество гофр
- 2.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 55 A
