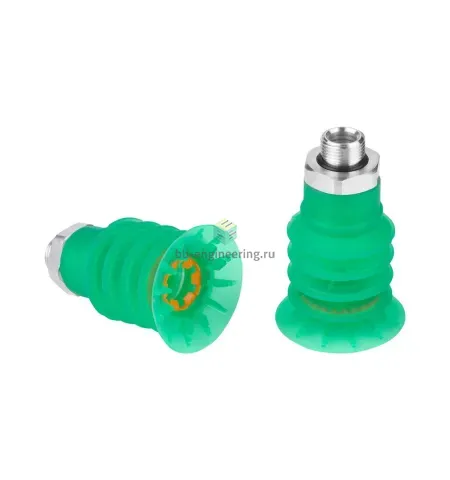

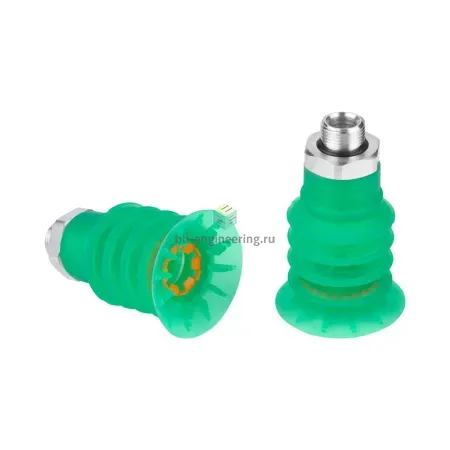

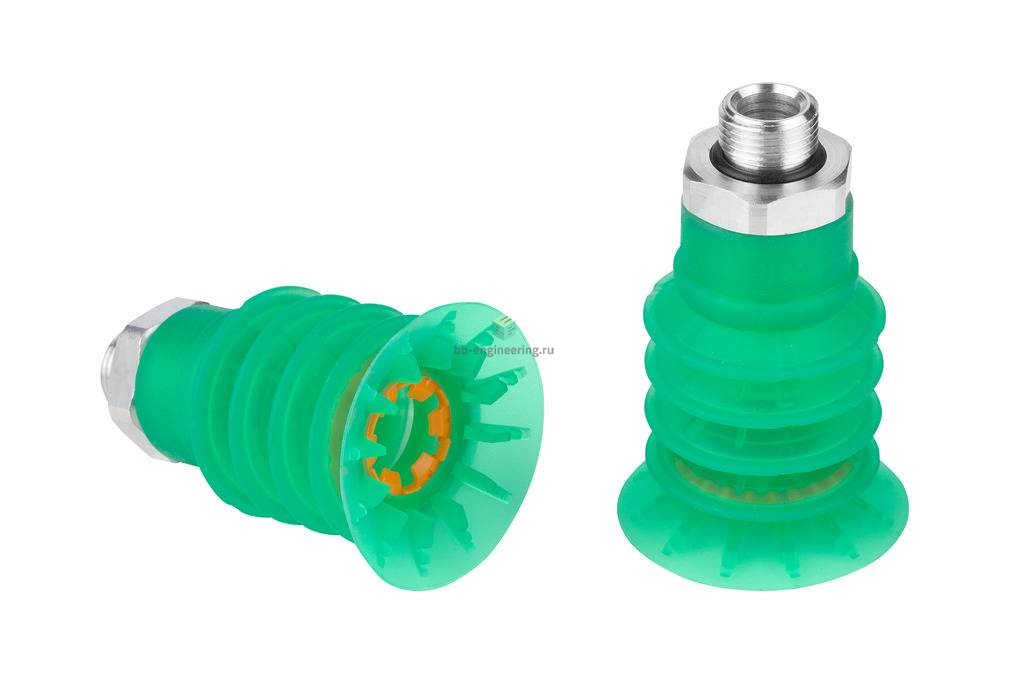

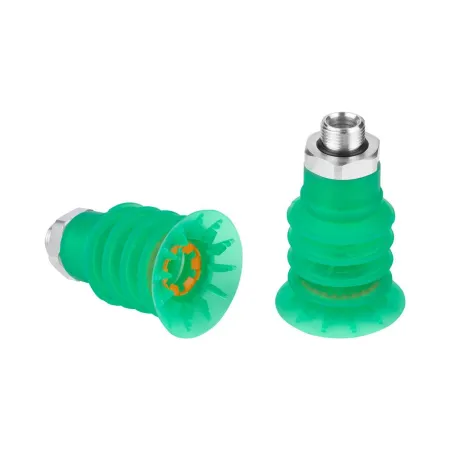

SPB4F-50-SI-55-G1/8-AG 10.01.06.03550/A Шмальц - Присоска вакуумная сильфон 4.5 гофра, 50 мм, силикон, G1/8
₸47 824
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SPB4F-50-SI-55-G1/8-AG 10.01.06.03550/A
Сильфонная присоска (круглая)для очень неравномерных заготовок
Особенности серии
- Круглая, сильфонная присоска с 4,5 гофра для перемещения пакетов и других видов очень гибкой упаковки
- Надежный захват и перемещение, особенно пакетов и упаковок с низкой степенью наполнения, а также с пакетов жидкостью, твердыми веществами или порошком
- Для использования в процессах быстрой упаковки, особенно совместно с дельта-роботами (упаковщики коробок и перегрузочные устройства)
- Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
- Внутренний стабилизатор пакетов предотвращает втягивание даже тонкой и мягкой пленки
- Усиленный базовый корпус и складки для уверенного захвата при высоких поперечных нагрузках
- Большой номинальный диаметр обеспечивает большой объемный поток для сокращения времени цикла
- Чрезвычайно гибкая кромка уплотнения обеспечивает оптимальное присасывание к пакетам со склонностью к образованию складок

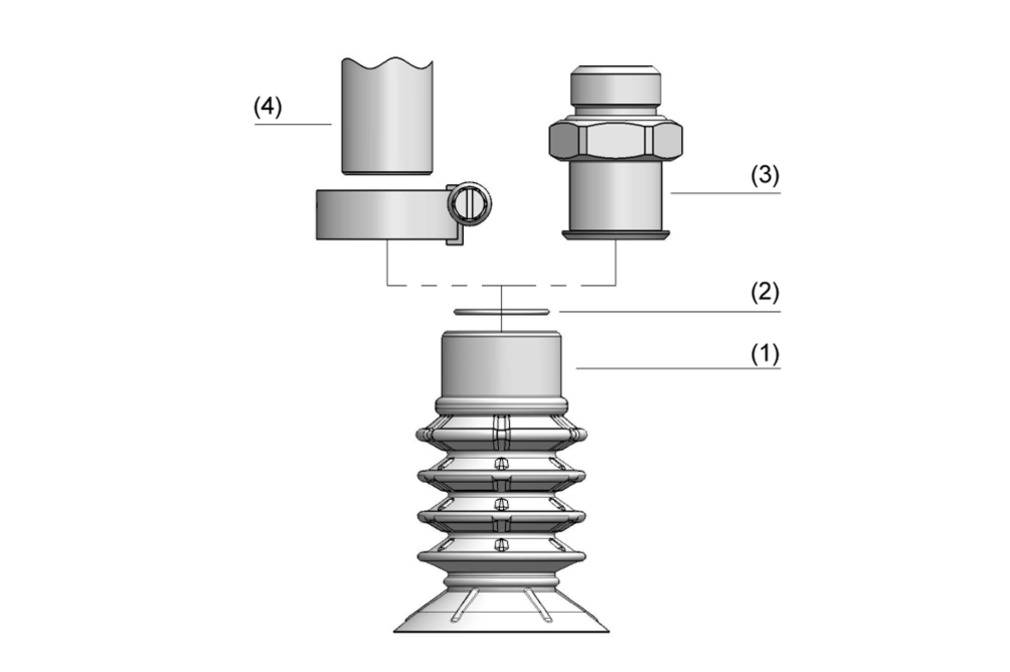

КОНСТРУКЦИЯ
- Сильфонная присоска SPB4f с 4,5 гофра (1), а также с мягкой и гибкой уплотнительной кромкой с сегментными ребрами потока и встроенным стабилизатором мешков
- Очень большой диаметр вала для больших объемных расходов
- Специально усиленные сильфоны для дополнительной устойчивости
- Установка с использованием соединительного элемента Schmalz SC (3); в качестве альтернативы прямо на трубу (4) на стороне машины с креплением при помощи хомута
- Все соединительные элементы SC с наружной резьбой оснащены встроенным уплотнительным кольцом
- Дополнительный фильтр в качестве предварительного фильтра (2)

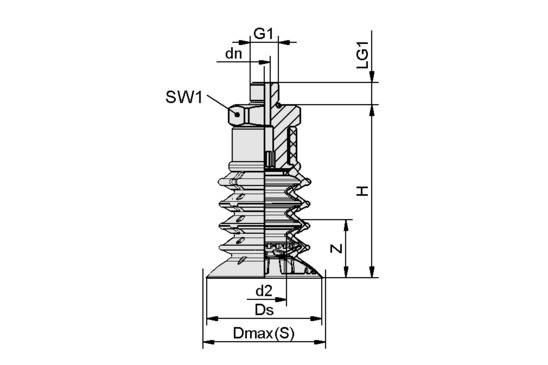

Чертёж
 |
|
Характеристики SPB4F-50-SI-55-G1/8-AG 10.01.06.03550/A
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 41 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø50 мм
Усилие отрыва при 70% вакуума
35
Н
Объем присоски
- 33.11 см³
Общие характеристики
Количество гофр
- 4.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 55 A
