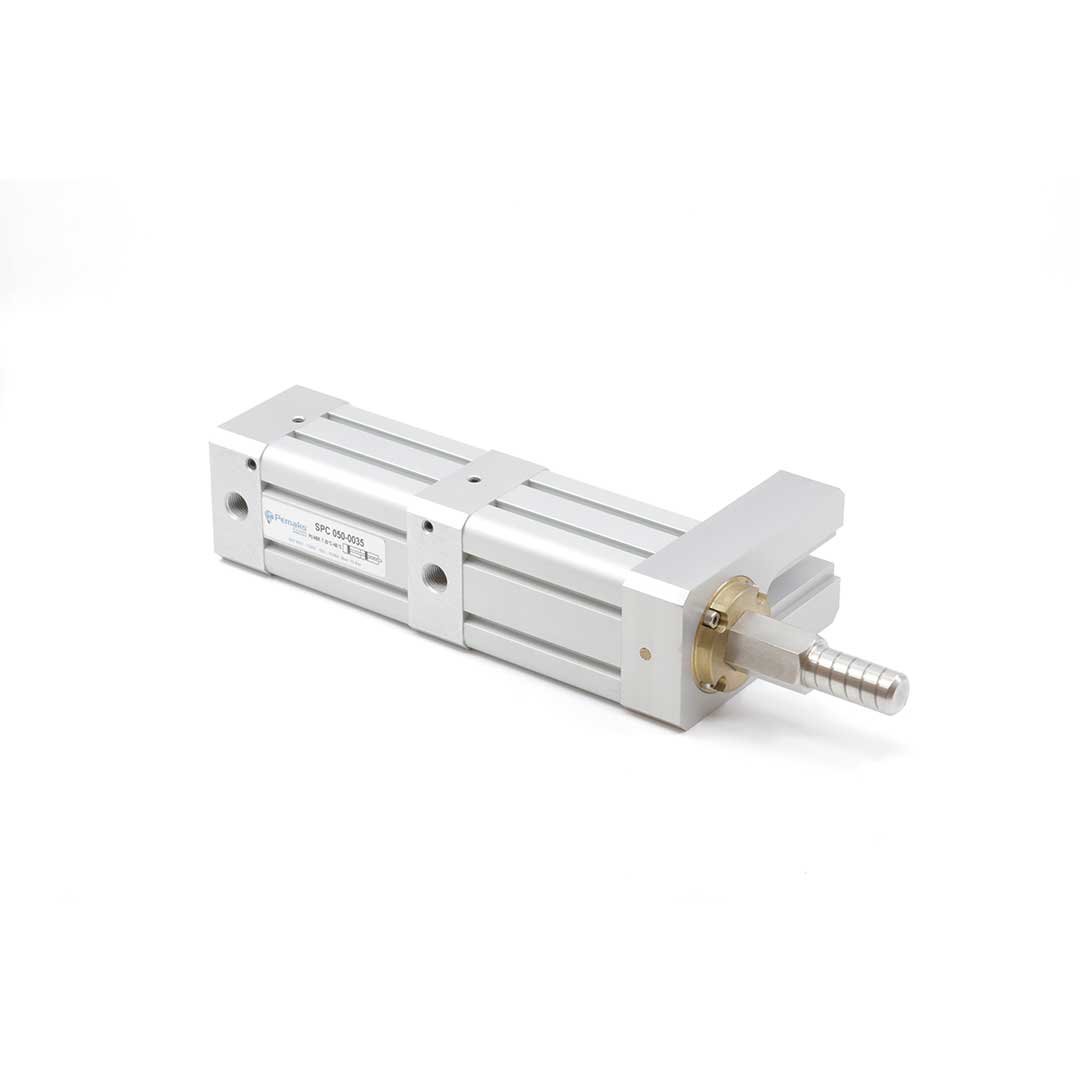

Описание SPC-050-0035
Назначение и принцип работы
Нержавеющий пневмоцилиндр PVS с диаметром поршня 50 мм предназначен для линейного привода в средах с повышенными требованиями к коррозионной стойкости: пищевое, фармацевтическое, химическое и морское оборудование. Цилиндр двустороннего действия обеспечивает рабочее усилие прямого хода 1178 Н при номинальном давлении 0,6 МПа (6 бар) — значение соответствует площади поршня Ø50 мм и используется для перемещения штока при циклической работе. Принцип работы — подача сжатого воздуха поочерёдно в камеры с обеих сторон поршня, что обеспечивает управляемое движение вперёд и назад с возможностью регулировки скорости гидродросселированием.
Ключевые особенности конструкции
Корпус и шток — нержавеющая сталь (типично AISI 304, опционально AISI 316 для агрессивной среды). Уплотнения стандартно NBR с возможностью исполнения PTFE/Viton для повышенных температур и агрессивных сред. Конструкция круглая (серия PVS) обеспечивает компактность и простоту монтажа; возможны различные монтажные исполнения (фланец, скоба, резьбовое крепление). Рабочие среды: сжатый воздух, инертные газы, нейтральные жидкости. Рекомендуемый диапазон рабочего давления 0,1–0,7 МПа (1–7 бар), типичное номинальное 0,6 МПа; допустимая температура эксплуатации при NBR -20…+80 °C, при Viton до +150 °C. При необходимости доступны демпферы хода и варианты с магнитным датчиком положения.
Экспертные рекомендации по применению
Подбирайте цилиндр исходя из требуемого усилия 1178 Н при 0,6 МПа и реального давления в системе. Обеспечьте фильтрацию и осушение воздуха (рекомендовано F+R/L с регулятором), избегайте боковых нагрузок и перекосов — используйте направляющие при длинных штоках. При монтаже соблюдайте допускаемые типы креплений и зазоры, контролируйте смазку уплотнений (сухая или капельная в зависимости от уплотнений). Типичные ошибки: эксплуатация при давлении выше рекомендованного, грязный воздух, неправильная ориентация креплений, несвоевременная замена уплотнений — они ускоряют коррозионный износ и падение герметичности. Для агресс. сред выбирайте исполнение с AISI 316 и PTFE-уплотнениями.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр поршня | Диаметр поршня | Влияет на генерируемое усилие; используйте формулу F = p × S для расчёта при заданном давлении. |
| Тип действия | Тип действия | Определяет, требуется ли подача давления с обеих сторон для возврата, влияет на схему управления. |
| Теоретическое усилие прямого хода при 6 бар | Теоретическое усилие прямого хода при 6 бар | Указывает усреднённое усилие при рабочем давлении 6 бар; важно для подбора по нагрузке. |
| Стандарт | Стандарт | Определяет взаимозаменяемость и геометрию крепёжных точек с аналогами. |
Советы специалистов
- Подбирайте диаметр поршня по требуемому усилию, рассчитывая площадь S и применяя F = p × S при рабочем давлении.
- Если требуется точное позиционирование с датчиками, выбирайте исполнение с магнитом на поршне или предусмотрите внешние датчики положения.
- При наличии боковых или значительных поперечных нагрузок используйте внешние направляющие или комбинируйте цилиндр с линейными подшипниками.
- Пневматическое демпфирование даёт плавную остановку и регулировку скорости; упругие элементы проще и надёжнее в агрессивной среде.
- Для агрессивных сред и повышенных требований к коррозионной стойкости выбирайте нержавеющие материалы штока и корпуса.
Лайфхак: для увеличения скорости выдвижения ставьте клапан быстрого выхлопа и регулируйте дроссели на линии вытяжки для балансировки скоростей хода.
Частая ошибка: устанавливают обычный бесмагнитный цилиндр там, где нужен контроль положения — это усложняет автоматизацию и требует переделки системы под индуктивные/оптические датчики.
Кому не подходит
- Цилиндры компактного типа при наличии постоянных боковых нагрузок — нужен внешний направляющий узел.
- Алюминиевые исполнения для агрессивной среды без дополнительной защиты — требуются нержавеющие материалы.
- Круглые цилиндры с завальцованными крышками, если важна лёгкая ремонтопригодность (предпочтительны разборные конструкции).
3 практических кейса
- Заменили цилиндр по стандарту ISO без переделки креплений: сэкономили 2 дня на монтаже и сохранили геометрию узла, диаметр подобран по требуемому усилию.
- Установили нержавеющий цилиндр вместо алюминиевого в агрессивной зоне: срок службы вырос в 3 раза при той же схеме крепления.
- Добавили магнит на поршне и стандартные датчики положения — получили надёжную обратную связь без изменений в конструкции оборудования.
Сопутствующие товары: дроссели, фитинги, монтажные фланцы, датчики положения.
FAQ
Как правильно подобрать диаметр поршня по требуемому усилию?
Рассчитайте площадь поршня S (π·D²/4) и используйте формулу F = p × S при рабочем давлении p; подберите ближайший стандартный диаметр, учитывая запасы на трение и сопротивление.
Можно ли заменять цилиндры одного стандарта без переделки крепёжных узлов?
Да, при строгом соблюдении стандарта (например, ISO 15552/ISO 6432) размеры и положение креплений совместимы, что позволяет заменить без переделок; при несоответствии стандарта потребуется адаптер или изменение креплений.
В чём разница между пневматическим и упругим демпфированием?
Пневматическое демпфирование регулируется изменением объёма/протока воздуха и даёт гибкую настройку скорости и силы удара; упругие демпферы просты и надёжны, но имеют фиксированную характеристику поглощения энергии.
Как отрегулировать пневматическое демпфирование на цилиндре?
Регулируйте демпфирование плавным изменением дроссельного отверстия или встроенного регулирующего винта до достижения требуемой скорости и мягкости удара при рабочих условиях.
Какие монтажные принадлежности и защита штока требуются чаще всего?
Часто используют монтажные фланцы, лапы, вилки на шток, дроссели и фитинги; для защиты штока применяют скребки, гофры или направляющие пыльники, а при боковых нагрузках — внешние направляющие.
Характеристики SPC-050-0035
Усилие, развиваемое пневмоцилиндром, рассчитывается как давление, умноженное на площадь поршня. Таким образом, чем больше диаметр поршня цилиндра, тем большее усилие он способен развить.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- -
