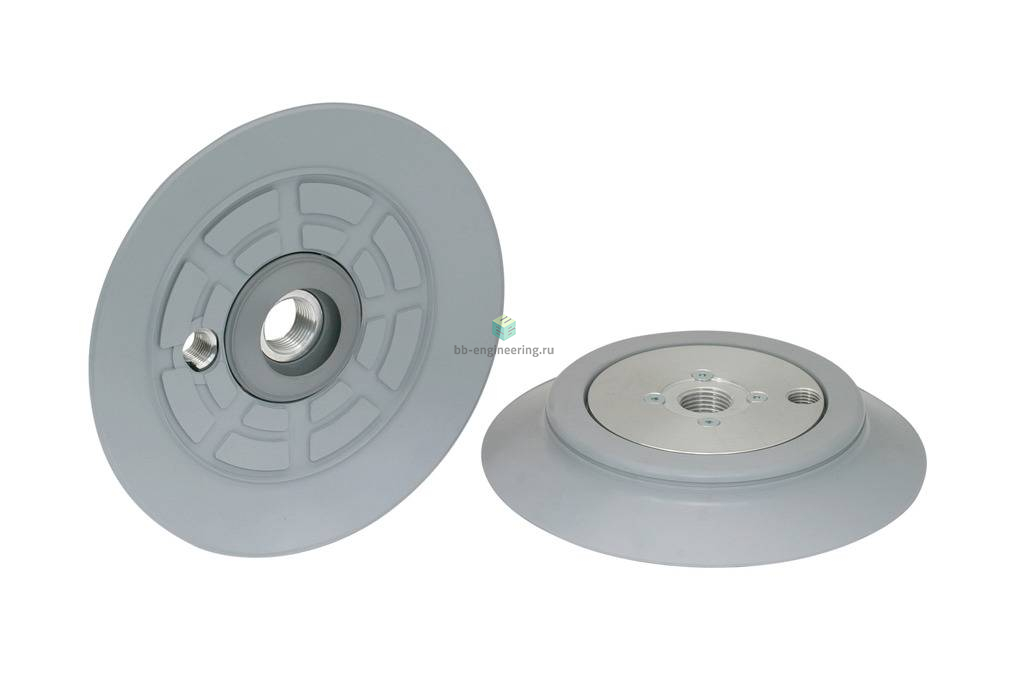

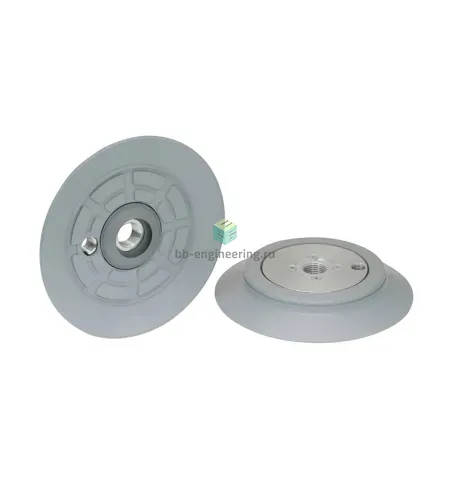

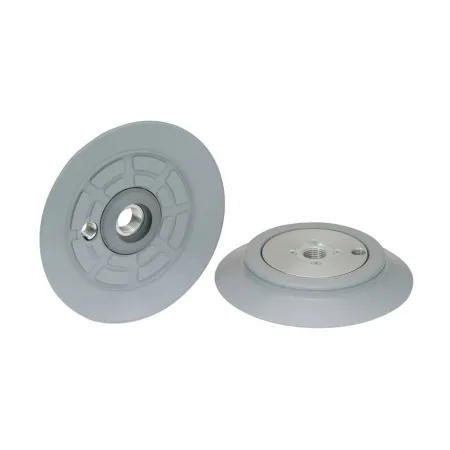

SPC-160-NBR-55-G1/2-IG 10.01.01.01185/A Шмальц - Присоска вакуумная круглая плоская, 160 мм, резина NBR, G1/2
₸172 017
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SPC-160-NBR-55-G1/2-IG 10.01.01.01185/A
Вакуумная присоска (круглая) сфункцией для сепарации пористыхзаготовок
Особенности серии
- Круглая присоска для перемещения и сепарации плоских пористых заготовок, в том числе с эффектом «просасывания»
- Сепарация заготовок путем нагнетания дросселированного потока сжатого воздуха в отдельную зону присоски
- Специальные вакуумные захваты с двойной кромкой уплотнения для ровных, пористых или воздухопроницаемых материалов, таких как МДФ или твердые древесные волокна
- Функция разъединения с помощью импульса сжатого воздуха борется с адгезией при разборке штабелей пористых плит
- Минимальное время цикла благодаря небольшому собственному объему
- Высокие усилия всасывания при небольших размерах
КОНСТРУКЦИЯ
- Прочная износостойкая присоска SPC с двойной уплотнительной кромкой, состоящая из двух уплотнений (внутреннего и наружного) и алюминиевой опорной пластины
- Уплотнения надежно крепятся на опорной пластине специальными фасонными секциями
- Внутреннее уплотнение отделяет центральную ячейку для потока сжатого воздуха от вакуумной зоны
- При износе уплотнения можно заменять отдельно; алюминиевая опорная плита может быть использована повторно

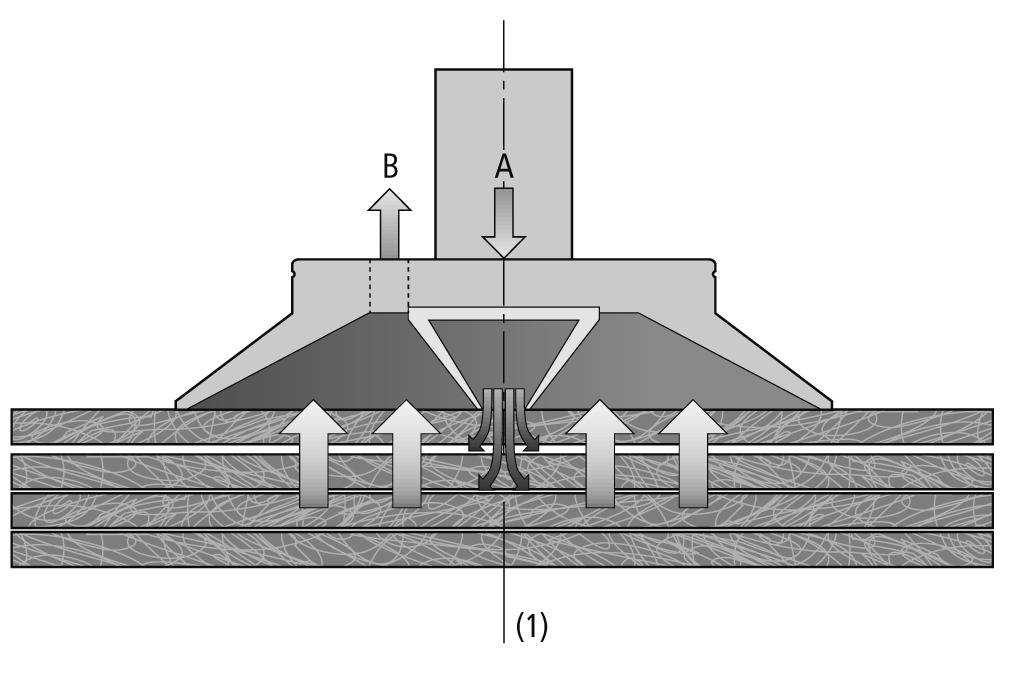

- Опорная пластина имеет одно резьбовое отверстие в центре (для подключения сжатого воздуха A) для сепарации (1) и второе резьбовое отверстие к краю (для подключения вакуума B) для захвата
- Серия SPC-TV с сенсорным клапаном: деактивирование неиспользуемых присосок, чтобы предотвратить поступление нежелательного воздуха

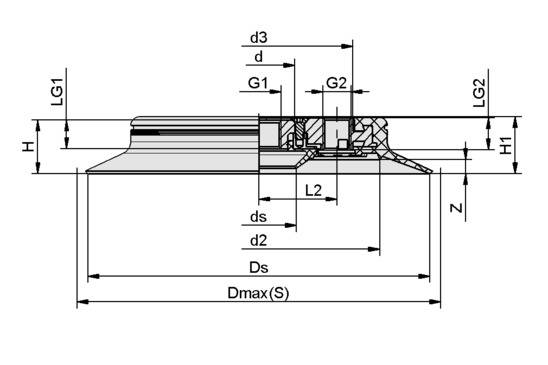

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SPC-160-NBR-55-G1/2-IG 10.01.01.01185/A Шмальц - Присоска вакуумная круглая плоская, 160 мм, резина NBR, G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SPC-160-NBR-55-G1/2-IG 10.01.01.01185/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 975 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø160 мм
Объем присоски
- 156.13 см³
Материалы
Твердость по Шору
- 55 A
