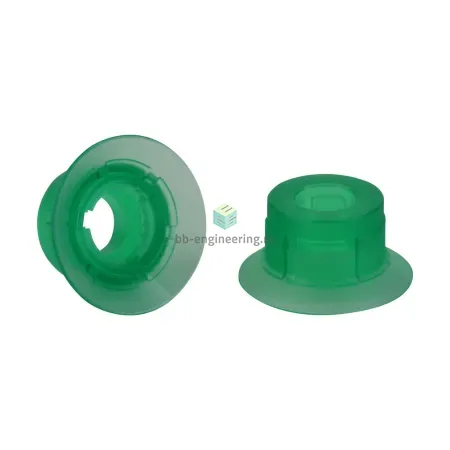

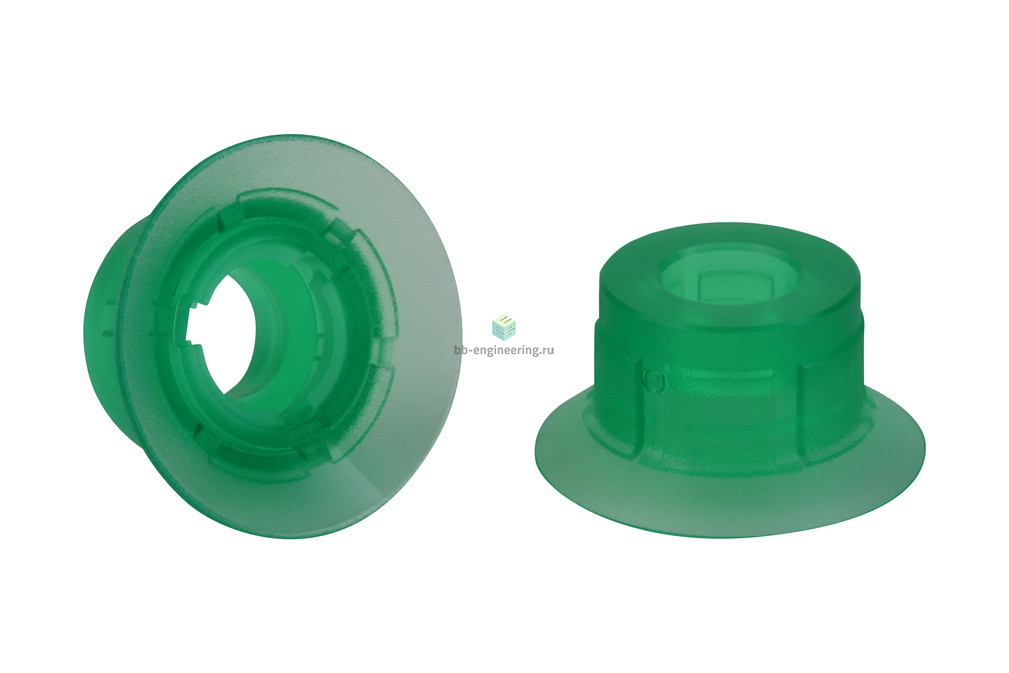

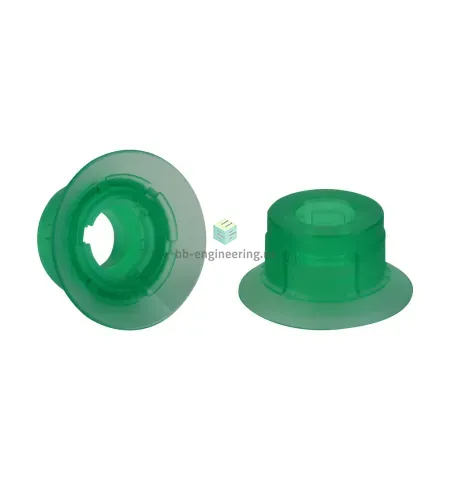

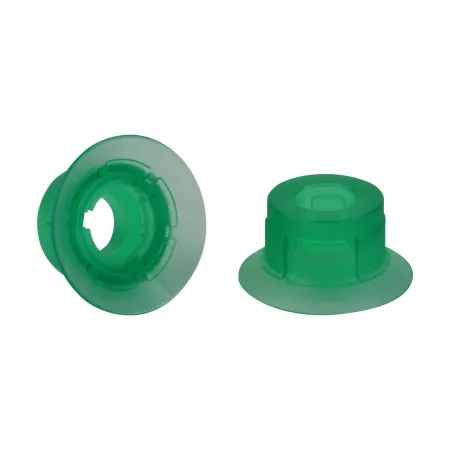

SPF-20-TPE-70-SC040 10.01.01.12370/A Шмальц - Присоска вакуумная круглая плоская, ø20 мм, TPE
₸11 084
- Все о товаре
- Описание
- Характеристики
- Документация
- Дешевле комплектом
Описание SPF-20-TPE-70-SC040 10.01.01.12370/A
| Атрибут | Значение |
|---|---|
| d | 7,5 mm |
| d1 | 10,5 mm |
| Dk | 15,1 mm |
| Dmax(S) | 23,3 mm |
| Ds | 21,4 mm |
| H | 11 mm |
| H2 | 4,6 mm |
| Z (ход) | 2 mm |
Характеристики SPF-20-TPE-70-SC040 10.01.01.12370/A
Характеристики вакуумной техники
Вакуумный захват
- термопластичный эластомер (TPE)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 16 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Боковое усилие при номинальном рабочем давлении
- 10.5 Н
Размер вакуумного захвата
- ø20 мм
Усилие отрыва при 70% вакуума
19.2
Н
Рекомендуемый диаметр трубки
4
мм
Объем присоски
- 1.13 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 40 мм
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- Шмальц SC 040
