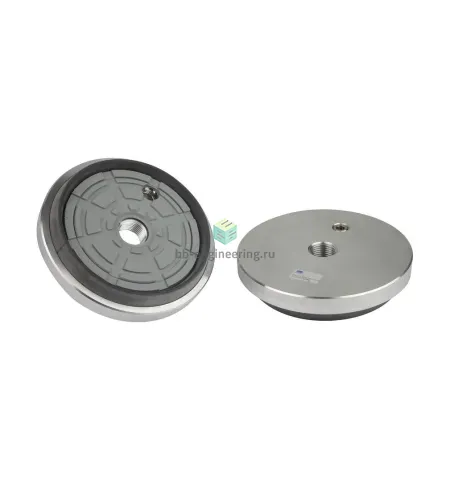

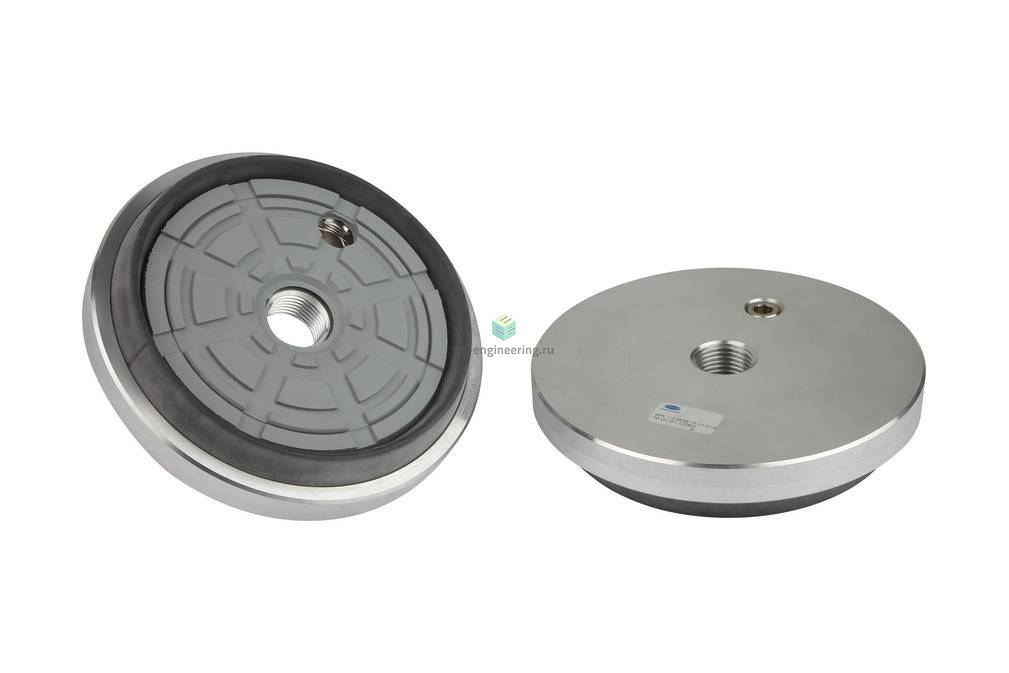

SPK-110-MOS-15-G1/2-IG 10.01.01.12062/A Шмальц - Присоска вакуумная круглая плоская, 110 мм, G1/2
₸151 427
- Все о товаре
- Описание
- Характеристики
- Документация
Описание SPK-110-MOS-15-G1/2-IG 10.01.01.12062/A
Вакуумная присоска (круглая)для шероховатойи структурированных поверхностей
Особенности серии
- Круглая присоска для перемещения предметов с очень шероховатой или структурированной поверхностью (например, декоративное стекло, рифленые листы, ломаный натуральный камень, и т.д.)
- Деактивирование неиспользуемых присосок с помощью сенсорных клапанов (аксессуар)
- Рабочая кромка уплотнения из ЭПДМ с высокой адаптивной способностью оптимально подходит для поверхностей с выраженной структурой
- Рабочая кромка уплотнения фиксируется в несущей накладке геометрическим замыканием для быстрой смены уплотнительного элемента
- Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
- Минимальное время цикла благодаря небольшому собственному объему
- Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
КОНСТРУКЦИЯ
- Прочная и износостойкая вакуумная плита SPK, состоящая из гибкого MOS уплотнительного кольца (4) из EPDM и алюминиевой опорной плиты (1)
- Уплотнительное кольцо без швов
- Уплотнительное кольцо надежно крепится на опорной пластине
- В случае износа, уплотнительное кольцо можно заменять отдельно
- Нижняя сторона опорной плиты с эластомерным вкладышем, чтобы предотвратить повреждение деталей
- Резьбовое отверстие для вакуумного соединения (2) или сенсорного клапана (смещено от центра) (3) закрыто заглушкой при поставке

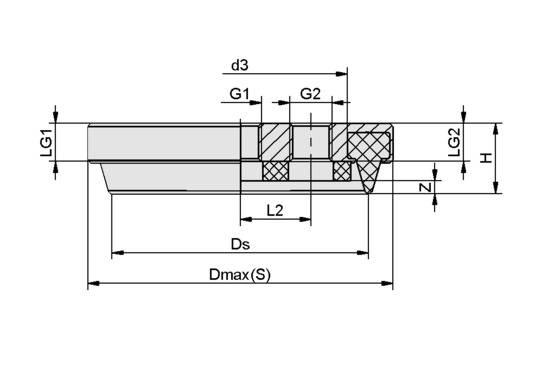

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SPK-110-MOS-15-G1/2-IG 10.01.01.12062/A Шмальц - Присоска вакуумная круглая плоская, 110 мм, G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SPK-110-MOS-15-G1/2-IG 10.01.01.12062/A
Характеристики вакуумной техники
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 471 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø110 мм
Объем присоски
- 67.4 см³
Материалы
Уплотнения
этиленпропилендиеновый каучук (EPDM)
Твердость по Шору
- 15 A
