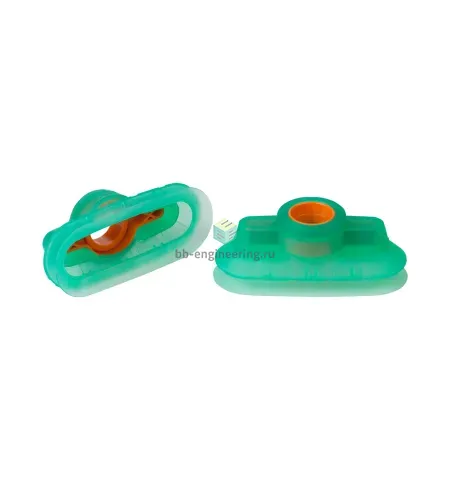

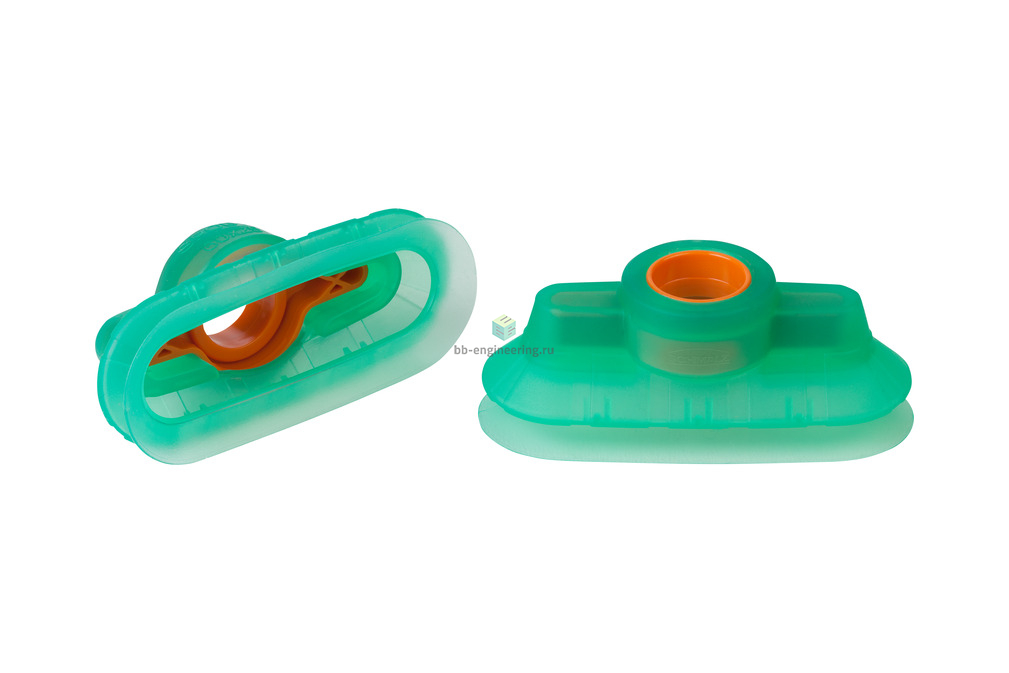

Описание SPOB1f 35x15 SI-55 SC040-AR 10.01.06.03625
| Атрибут | Значение |
|---|---|
| b2 | 8 mm |
| B1 | 15 mm |
| Bk | 14 mm |
| Bmax(S) | 17 mm |
| Bs | 14,6 mm |
| d | 8,3 mm |
| d1 | 11 mm |
| H | 13 mm |
| H2 | 5 mm |
| l2 | 28 mm |
| L1 | 35 mm |
| Lk | 28,5 mm |
| Lмакс.(S) | 37 mm |
| Ls | 34,6 mm |
| Z (ход) | 4 mm |
Характеристики SPOB1f 35x15 SI-55 SC040-AR 10.01.06.03625
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 12.6 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- 35x15 мм
Рекомендуемый диаметр трубки
6
мм
Объем присоски
- 2.14 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 10 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- SCHMALZ SC 040-AR
