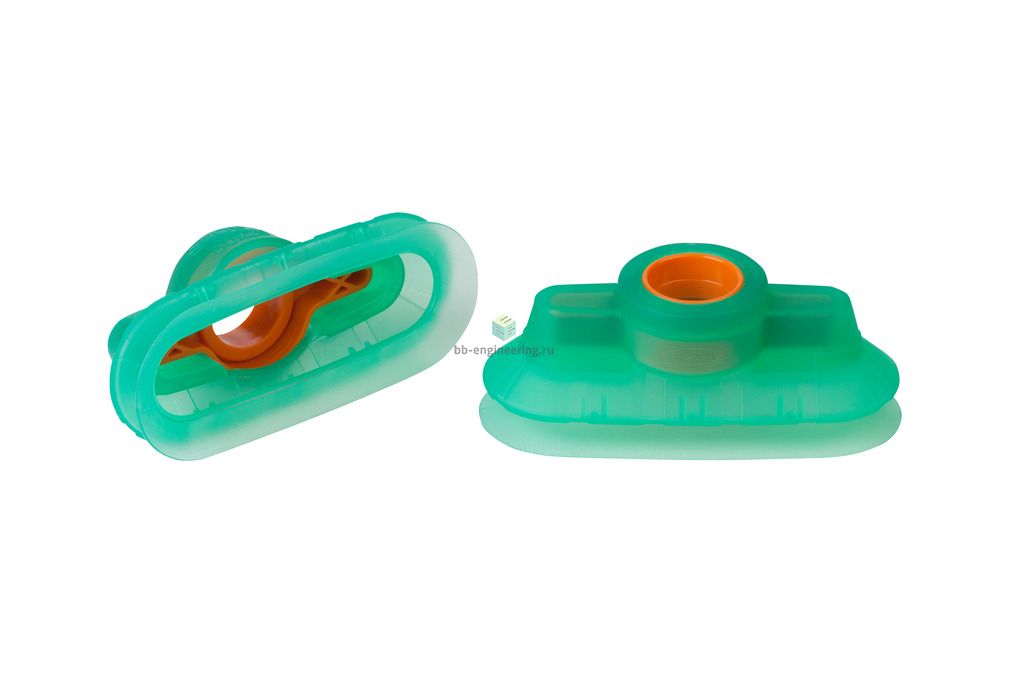

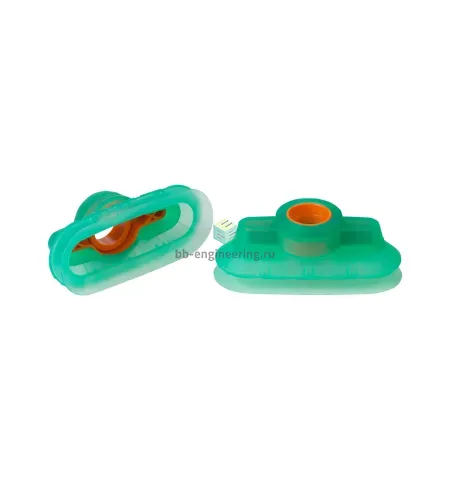

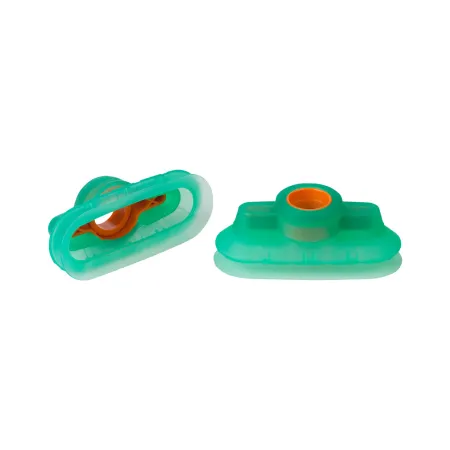

Описание SPOB1f 60x25 SI-55 SC050-AR 10.01.06.03626
| Атрибут | Значение |
|---|---|
| b2 | 13,8 mm |
| B1 | 25 mm |
| Bk | 22 mm |
| Bmax(S) | 27 mm |
| Bs | 24,5 mm |
| d | 12,4 mm |
| d1 | 17,3 mm |
| H | 23 mm |
| H2 | 6,9 mm |
| l2 | 48,8 mm |
| L1 | 60 mm |
| Lk | 46,9 mm |
| Lмакс.(S) | 62 mm |
| Ls | 59,5 mm |
| Z (ход) | 9 mm |
Характеристики SPOB1f 60x25 SI-55 SC050-AR 10.01.06.03626
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 36.6 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- 60x25 мм
Рекомендуемый диаметр трубки
8
мм
Объем присоски
- 11.54 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 20 мм
Количество гофр
- 1.5
Применение
- для упаковки
Дополнительные характеристики
Совместимость
- SCHMALZ SC 050-AR
