SPU-250-SI-60-G1/2-IG 10.01.01.01098/A Шмальц - Присоска вакуумная круглая плоская, 250 мм, силикон, G1/2
₸286 370
- Все о товаре
- Описание
- Характеристики
- Документация

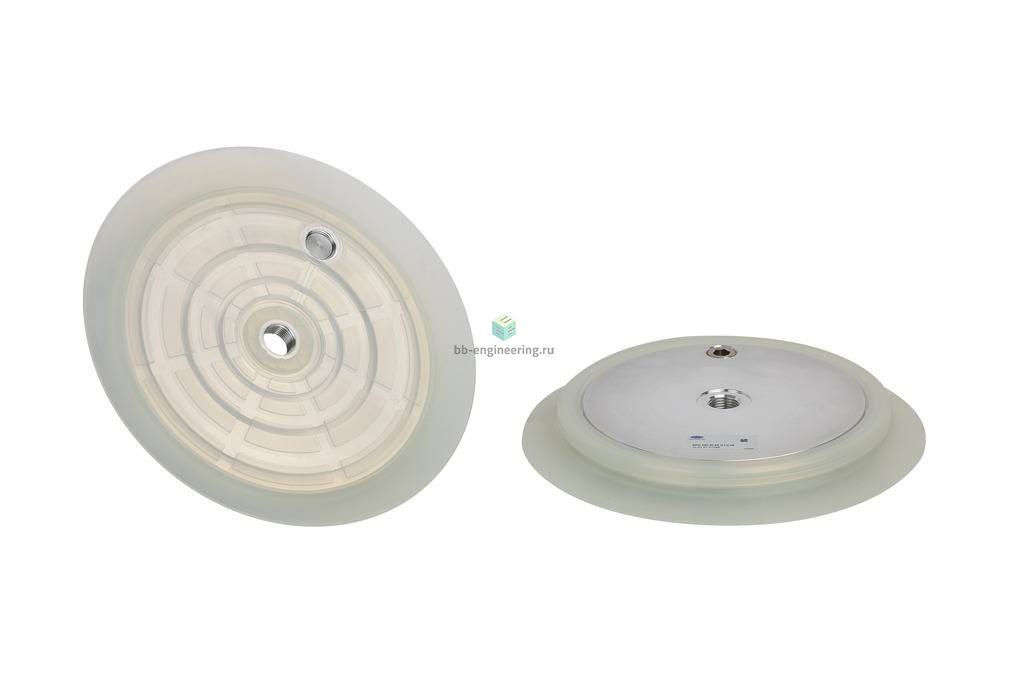

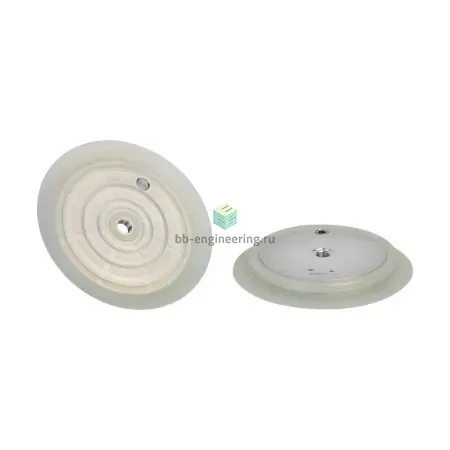

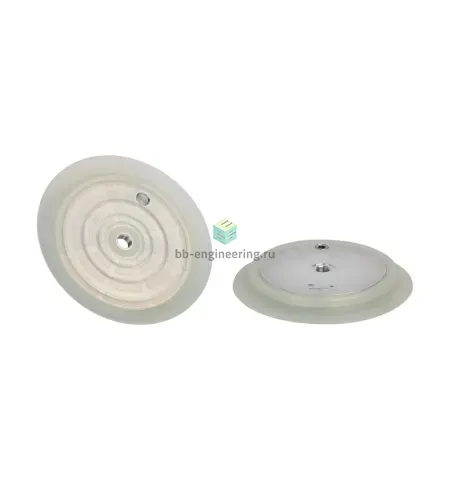

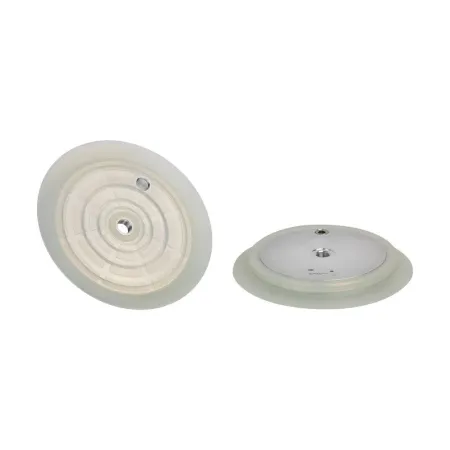

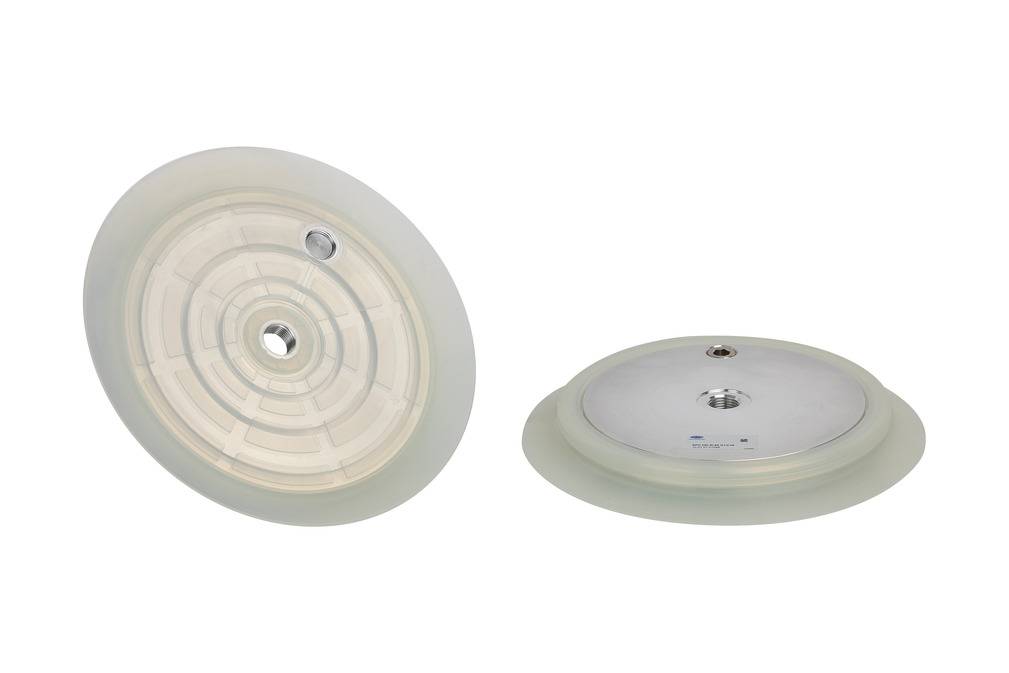

Описание SPU-250-SI-60-G1/2-IG 10.01.01.01098/A
Вакуумная присоска (круглая), универсальная,для гладких и немного шероховатых поверхностей
Особенности серии
- Круглая присоска для перемещения гладких, плоских заготовок
- Серия SPU B с утолщенной уплотнительной кромкой: перемещение заготовок со слегка шероховатой поверхностью, таких как деревянные или покрытые ржавчиной металлические листы
- Серия SPU AE с вставкой: перемещение тонких металлических листов (прибл. 1,0 - 2,5 мм); предотвращает самоадгезию между листами
- Серия SPU TV с сенсорным клапаном: деактивирование неиспользуемых присосок, чтобы предотвратить поступление нежелательного воздуха
- Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
- Минимальное время цикла благодаря небольшому собственному объему
- Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
- Высокие усилия всасывания при небольших размерах
КОНСТРУКЦИЯ
- Присоска SPU, состоящая из уплотнительного кольца (3) и алюминиевой опорной пластины (1)
- Уплотнительное кольцо надежно крепится на опорной пластине с принудительной блокировкой
- Внутренняя уплотняющая кромка (4) для лучшего уплотнения на слегка шероховатых поверхностях
- Боковой вакуумный соединитель (2), обычно закрытый пробкой (приклеивается по месту для дополнительной безопасности)
- Серия SPU TV: сенсорный клапан уже установлен
- Серия SPU AE: вставка в нижней части уже установлен

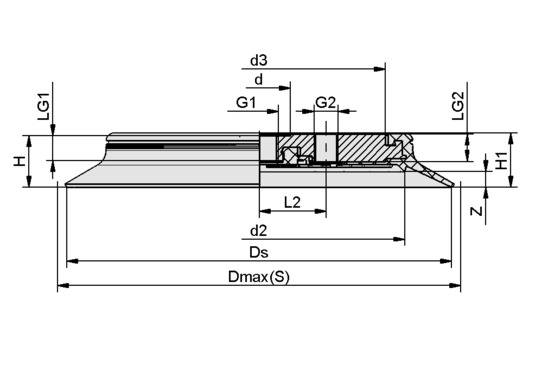

Чертёж
 |
|
Характеристики SPU-250-SI-60-G1/2-IG 10.01.01.01098/A
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 2650 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø250 мм
Объем присоски
- 370 см³
Материалы
Твердость по Шору
- 60 A
