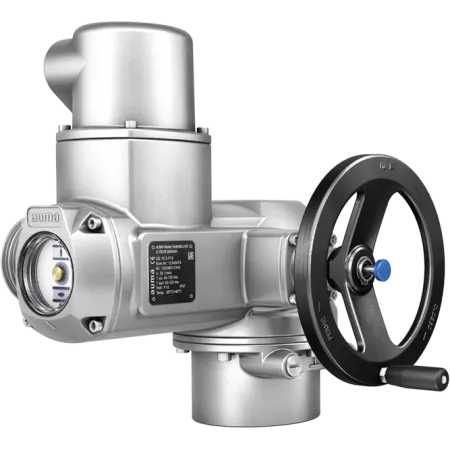

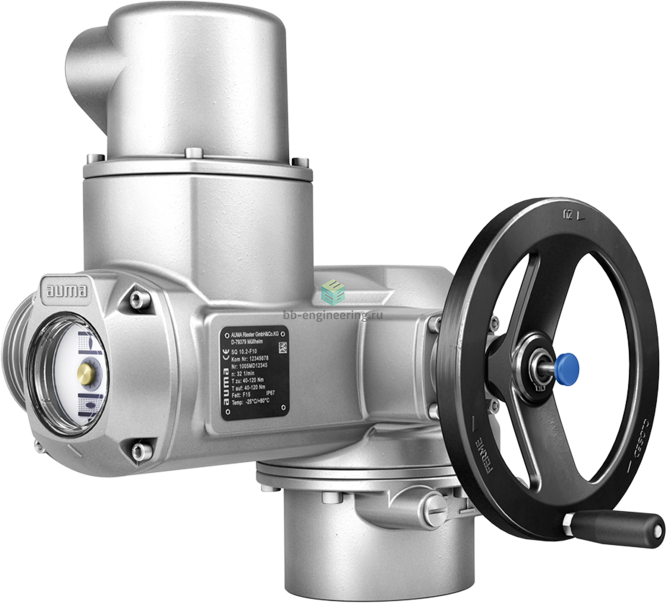

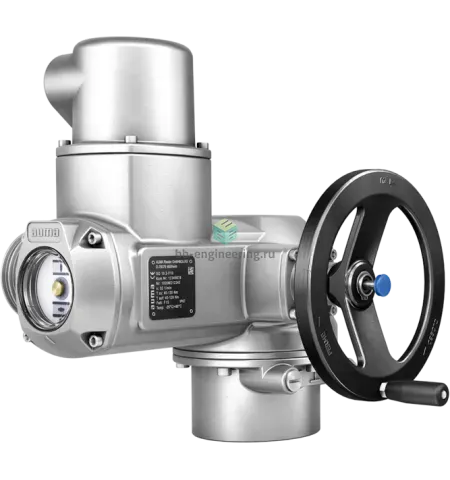

SQ 14.2-F14-380/50/3-S2-15 AUMA - Электропривод запорной арматуры, четвертьоб., 380 V, 2400 Нм, 24-100 с

Неполнооборотные приводы auma SQ 14.2 применяются для управления (открыть, закрыть) различными видами четвертьоборотной трубопроводной арматурой — шаровой кран, затвор дисковый чугунный, затвор дисковый стальной и т.д

Типоразмер электропривода подбирается в зависимости от необходимого усилия (Нм). Для режима Открыть — Закрыть привод SQ 14.2 имеет диапазон момента от 800-2400Нм, в том случае, если для закрытия арматуры, требуется повышенный входной крутящий момент, используются электроприводы серии SQ в комплекте с неполнооборотными редукторами GS. При использовании приводов SA с редукторами GS, выходной диапазон крутящего момента составляет 500-675000 Нм.

Соединение с трубопроводной арматурой.

Присоединительные размеры фланцев электроприводов auma sq соответствует ISO 5210, в случае применения приводов с запорной арматурой Российского производства требуется переходники (адаптер). Фланец присоединения к арматуре SQ 14.2 — F14, опционально — F16.

Стандартное исполнение четвертьоборотных общепромышленных приводов серии SQ в большинстве случаях удовлетворяет требования, предъявляемые к функциональности устройств, применяемых в различных отраслях промышленности. Богатое оснащение базовой комплектации одно из преимуществ приводов auma sq.

Электромеханический блок выключателей auma SQ 14.2

Отключение по моменту, настраивается в стандартном исполнении при помощи одинарного выключателя для каждого направления открыто-закрыто, опционально предусмотрено отключение по сдвоенному выключателю.

Отключение по положению, (концевые выключатели) в стандартном исполнении происходит посредством одинарного выключателя для каждого конечного положения, опционально отключение по положению возможно при помощи как сдвоенных, тройных и промежуточных выключателей для каждого конечного положения открыто-закрыто.
