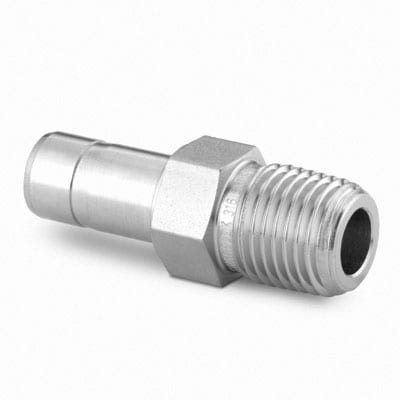

SS-10-MTA-1-4 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT1/4 и обжимным присоединением под трубку Ø10 мм предназначен для соединения трубопроводов в контрольно-измерительных, лабораторных и технологических линиях. Конструкция реализует герметичное механическое уплотнение: трубка фиксируется двумя обжимными кольцами и гайкой, а резьбовой стык герметизируется ФУМ-лентой. Применяется в средах с агрессивными средами и газами, где требуется коррозионная стойкость корпуса из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая (AISI 316), исполнение — двухкольцевая обжимная система Swagelok, обеспечивающая многократную сборку и надежную герметизацию трубки Ø10 мм. Резьбовое подключение NPT1/4 уплотняется ФУМ-лентой. Рабочие среды: нейтральные и агрессивные жидкости и газы, паровые и вакуумные трактаты; типичные рабочие давления для обжимных фитингов Swagelok находятся в диапазоне десятков МПа при комнатной температуре (точное значение зависит от диаметра и стенки трубки и должно подтверждаться по технической документации). Температурная стойкость определяется материалом и рабочей средой — уточняйте по среде и уплотнителю.

Экспертные рекомендации по применению

Перед монтажом обточите и фаскуйте трубку Ø10 мм, удалите заусенцы, вставьте втулку до упора. Уплотните NPT1/4 ФУМ-лентой по направлению резьбы, избегайте избыточного наматывания. Затяжку гайки выполняйте по регламенту производителя (после ручной затяжки — дополнительный указанный угол/оборот), не перетягивайте во избежание деформации трубки и кольца. Осуществляйте проверку герметичности пробойным или пневмостатическим тестом; при агрессивных средах контролируйте совместимость AISI 316 и при необходимости применяйте защитные покрытия. Меняйте обжимные кольца при видимых повреждениях.
