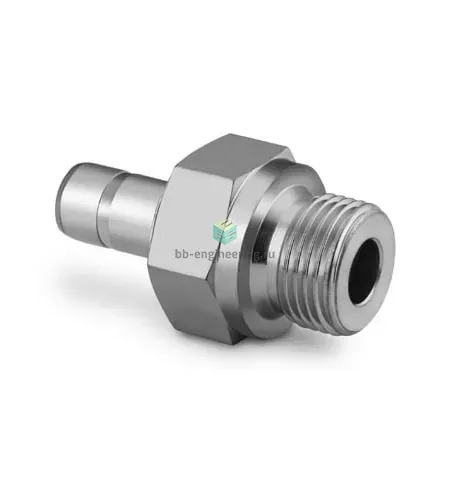

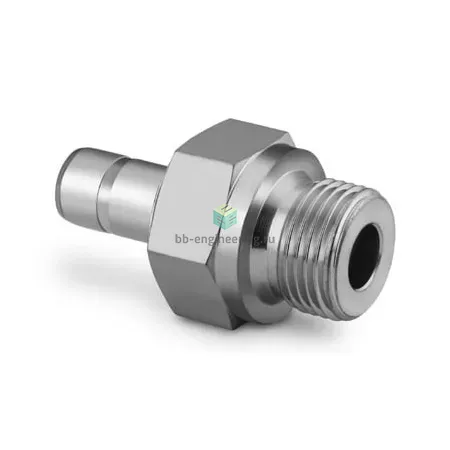

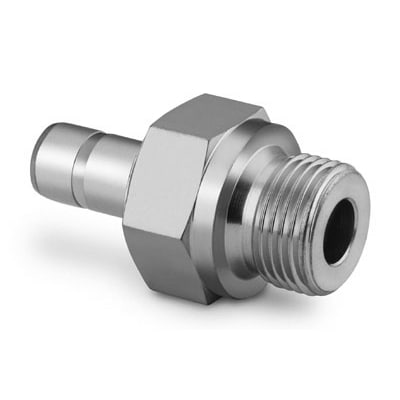

SS-10-MTA-1-4RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/4-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой G1/4 на трубку Ø10 мм предназначен для быстрого и герметичного присоединения трубопроводов в технологических системах измерения, контроля и распределения сред (газы, сжатый воздух, гидравлические и инертные жидкости). Конструкция обжимного типа с двумя обжимными кольцами и гайкой обеспечивает механическое закрепление трубки Ø10 мм и уплотнение резьбы с помощью резинометаллического кольца USIT по DIN 3852‑2 форма A. Работает по принципу осевого обжима — при затяжке гайки передняя и задняя втулки фиксируют трубку, а кольцо USIT обеспечивает герметичность резьбового соединения.

Ключевые особенности конструкции

Корпус и внутренние детали изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Уплотнение резьбы — кольцо резинометаллическое USIT (DIN 3852‑2, форма A) обеспечивает надежную герметизацию при вибрации и циклических нагрузках. Тип конструкции — двухфланцевый обжим с двумя обжимными кольцами и гайкой; подключение: канал 1 — G1/4 (наружная резьба), канал 2 — втулка для трубки 10 мм (Ø10 мм). При правильной подборке трубки и установки типичные рабочие давления достигают порядка нескольких сотен бар (вплоть до ~400 бар в зависимости от материала трубки и условий), корпус выдерживает промышленные температуры, тогда как диапазон температур работы определяется материалом уплотнения (обычно от ~-30 °C до +150 °C для эластомерных вставок).

Экспертные рекомендации по применению

Используйте трубку наружным диаметром 10 мм, ровно обрезанную и обеззараженную от заусенцев. При сборке — затянуть гайку после «на руке» на 1–1,25 оборота (стандартная рекомендация для двухфerrулных обжимных соединений) и выполнить проверку на герметичность. Не допускайте многократного повторного использования обжимных колец — при демонтаже заменяйте кольца и при необходимости гайку. При выборе учитывайте рабочее давление, коррозионность среды и температурный диапазон уплотнения; для газов под высоким давлением согласуйте расчёт прочности трубки и узла. Избегайте боковых нагрузок и резких изгибов в зоне обжима, проводите подтяжку и испытание методом утечки после установки.
