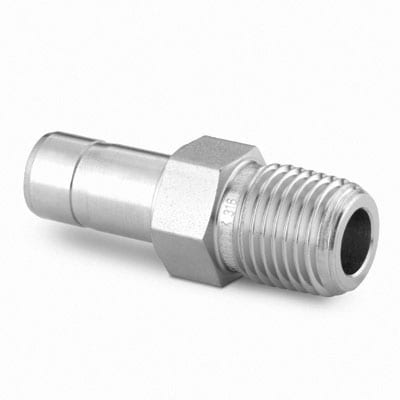

SS-10-MTA-1-4RT Swagelok - Переходник прямой с нар. резьбой обжимной R1/4-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R1/4–10 мм предназначен для подключения трубки Ø10 мм к резьбовому патрубку R1/4 (BSPT) в системах инструментальной арматуры, гидравлики и пневматики. Работает по принципу двухобжимного соединения: при затяжке гайки две обжимные втулки прижимают трубу к корпусу из нержавеющей стали AISI 316, обеспечивая металло-металлическое уплотнение линии. Резьба герметизируется ФУМ‑лентой; конструкция пригодна для передачи газов и жидкостей, снятия/подключения технологических ответвлений и перехода от трубопровода к аппарату с конической резьбой.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, две обжимные втулки и гайка — типичная двухколецовая конструкция Swagelok, обеспечивающая высокую механическую прочность. Резьбовое уплотнение — ФУМ‑лента (PTFE). Рабочие среды: технические газы, вода, масла, нейтральные и слабоагрессивные химические среды; совместимость с коррозионно-стойкими системами. Практическое рабочее давление при правильном монтаже и подборе трубки — до ≈414 бар (6000 psi) при комнатной температуре; ориентировочный температурный диапазон эксплуатации —55…+200 °C (ограничен применённой ФУМ‑лентой; при высоких температурах использовать жаростойкие уплотнители).

Экспертные рекомендации по применению

Резать трубку под прямым углом, удалить задиры, обеспечить глубину захода втулки; при монтаже затянуть гайку до упора вручную, затем повернуть на 1–1,25 оборота для нового соединения (при повторной сборке — 1/4 оборота). Наносить ФУМ‑ленту аккуратно (2–3 оборота), избегать попадания ленты внутрь системы. Избегать перекоса и перегрузки на трубку, использовать фиксацию и виброизоляцию; не допускать перетяжки, контролировать герметичность методом опрессовки азотом или мыльным раствором. При агрессивных средах или высоких температурах подбирать альтернативные герметики и материалы.
