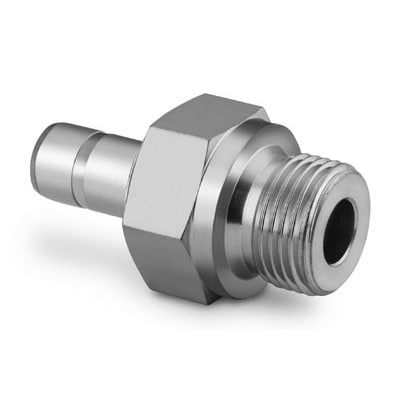

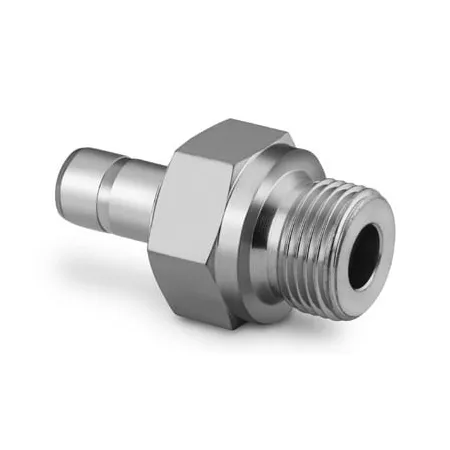

SS-10-MTA-1-6RS Swagelok - Переходник прямой с нар. резьбой обжимной G3/8-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok SS-10-MTA-1-6RS предназначен для соединения трубки Ø10 мм с резьбовым портом G3/8 в системах отбора проб, измерительной арматуре и технологических трассах. Работает по принципу обжима: две обжимные втулки (фронтальная и стопорная) и гайка создают герметичный контакт с трубкой при затяжке, а резинометаллическое кольцо USIT по DIN 3852-2 (форма A) обеспечивает уплотнение резьбы между корпусом и приемным соединением. Конструкция позволяет быстро монтировать разъёмные соединения для сред с высоким требованием к герметичности и чистоте потока.

Ключевые особенности конструкции

Корпус и все контактные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Форма — переходник прямой с наружной резьбой и втулкой под трубку 10 мм; канал 1 — G3/8, канал 2 — 10 мм (втулка). Уплотнение резьбы — резинометаллическое кольцо USIT по DIN 3852-2 (форма A). Диапазон эксплуатации зависит от выбранного уплотнения и толщины стенки трубки; ориентировочно рабочие температуры стандартных исполнений −60…+200 °C, рабочие давления — до сотен бар в зависимости от трубки и режима эксплуатации. Применим в гидравлике, аналитике, газовых и паровых линиях при соответствующей комплектации.

Экспертные рекомендации по применению

При монтаже обрезать трубку перпендикулярно, удалить заусенцы, полностью вставить до упора во втулку. Затянуть гайку по инструкции Swagelok: сначала до упора вручную, затем ключом — стандартно 1¼ оборота для однотипных обжимных соединений; ориентируйтесь на заводские рекомендации для конкретного размера. Не используйте повторно деформированные обжимные кольца; при ремонте меняйте уплотнительные кольца USIT. Контролируйте совместимость среды с уплотнением и при повышенных температурах/давлениях уточняйте пределы у производителя.
