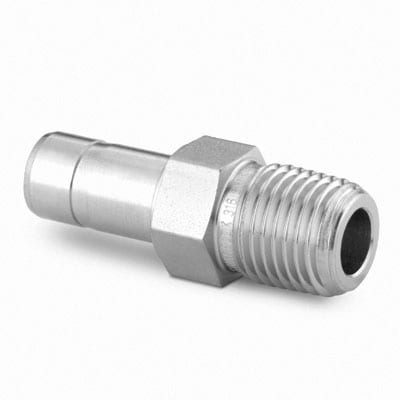

SS-10-MTA-1-6RT Swagelok - Переходник прямой с нар. резьбой обжимной R3/8-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с нар. резьбой втулочный R3/8–10 мм предназначен для герметичного соединения трубки Ø10 мм с резьбовым портом R3/8 (наружная коническая резьба, ISO 7-1). Решает задачу унификации линий технологических сред при переходе от резьбовой арматуры к магистралям из тонкостенных труб. Работает по принципу обжима: при затяжке гайки две обжимные втулки (феры) деформируются и формируют металлометаллическое уплотнение на трубке; уплотнение резьбы выполняется ФУМ-лентой для предотвращения протечек по резьбе.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость для большинства технологических сред (инертные газы, масла, вода, агрессивные среды с контролируемой концентрацией хлоридов). Конструкция — обжим с двумя обжимными кольцами и гайкой; соединение адаптировано под трубку Ø10 мм и наружную резьбу R3/8. Типичное эксплуатационное давление для обжимных фитингов Swagelok аналогичного исполнения при корректном подборе стенки трубки достигает порядка сотен бар (приблизительно до ~400 бар при соответствующей трубке); рабочая температура зависит от среды и применяемых уплотнений: металлометаллическое уплотнение выдерживает очень широкий диапазон, а ФУМ-лента ограничена температурой эксплуатации до ~+200…+260°C.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и требуемое рабочее давление; используйте трубки с рекомендуемыми Swagelok допусками и выполняйте точную обрезку и снятие фаски. Перед сборкой нанесите ФУМ-ленту на нарезную часть R3/8 по направлению резьбы, не допуская попадания ленты во внутренний проход. Затягивайте гайку по рекомендованной процедуре производителя, контролируйте глубину вставки трубки до упора втулки. Для стационарных систем выполняйте гидростатическую проверку (1,3–1,5× рабочее давление). Избегайте использования в средах с высокой концентрацией хлоридов без защиты и периодического контроля на точечную коррозию.
