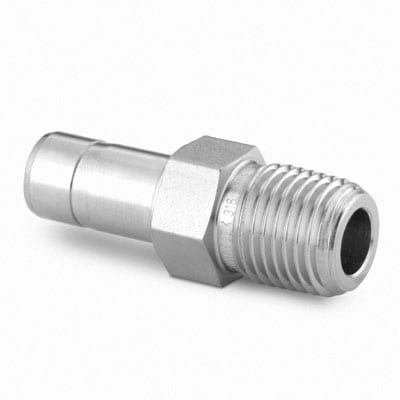

SS-10-MTA-1-8 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/2-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой NPT1/2 — предназначен для соединения 10 мм (наружный диаметр) трубки с резьбовыми портами NPT1/2 в системах приборной арматуры, технологических линиях и гидравлических/пневматических трассах. Работает по принципу обжимного соединения: при затяжке гайки две обжимные втулки (фирменная система двух кольцевых фитингов) сцепляют трубку и обеспечивают герметичность механическим прижатием; резьба NPT уплотняется ФУМ‑лентой (PTFE) на наружной резьбе. Решает задачи передачи рабочих сред под давлением, прокладки отводов к датчикам и запорной арматуре при коррозионно‑активных условиях.

Ключевые особенности конструкции

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и пригодной для агрессивных сред. Соединение — обжим с двумя обжимными кольцами и гайкой; канал 1 — NPT1/2, канал 2 — втулка под трубку Ø10 мм. Резьбу следует уплотнять ФУМ‑лентой согласно практикам NPT. Рабочие среды: сжатые газы, вода, масла, химические растворы (в зависимости от совместимости с AISI 316). Типичный диапазон эксплуатации по температуре примерно −54 °C…+204 °C; рабочее давление зависит от материала и толщины трубки (для стандартных стенок 10 мм — порядка десятков сотен бар при корректном подборе стенки и условий установки).

Экспертные рекомендации по применению

Выбирая переходник, учитывайте толщину стенки трубки и рабочее давление; для критичных режимов сверяйте допустимое давление по таблицам производителя. Монтаж: торцевую поверхность трубки выровнять и удалить заусенцы, надеть втулки и гайку, затягивать до врезания втулок по рекомендациям Swagelok; ФУМ‑ленту наносить только на NPT‑резьбу, не допускать попадания ленты во внутренний поток и в обжимную зону. Избегайте многократного перемонтажа без замены втулок, контролируйте вибрацию и циклические перегрузки, при пульсациях давления предусматривать опору трубки и периодическую инспекцию уплотнений.
