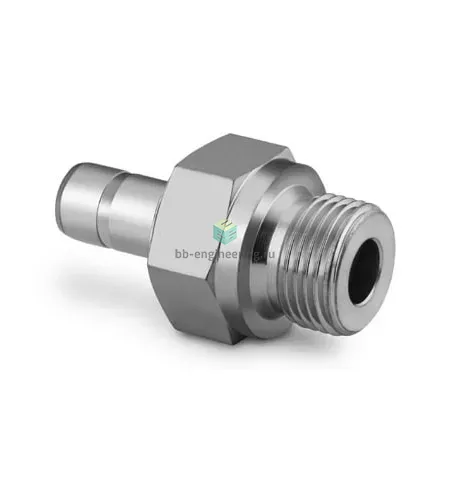

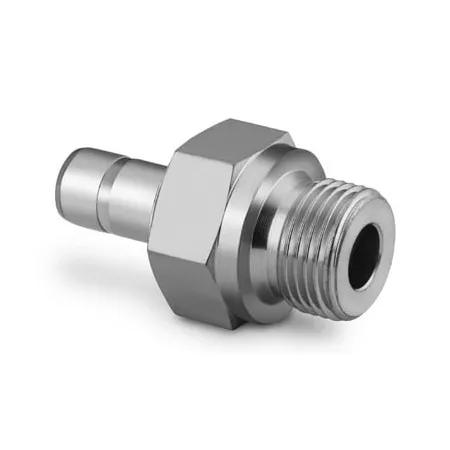

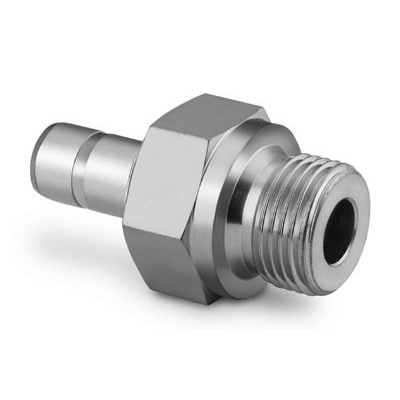

SS-10-MTA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный с наружной резьбой G1/2 — предназначен для соединения трубки Ø10 мм с портом G1/2 в технологических линиях среднего и высокого давления: газовые магистрали, гидравлика, аналитические и вакуумные системы. Работает по принципу обжимного соединения: трубка вставляется во втулку, затем при затяжке гайки две обжимные гильзы формируют плотный механический захват и герметизацию; резинометаллическое кольцо USIT по DIN 3852‑2 форма A обеспечивает уплотнение резьбового соединения.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству агрессивных сред. Исполнение — двухобжимное (две гильзы + гайка) Swagelok, соединение каналов: канал 1 — G1/2 (наружная резьба), канал 2 — втулка под трубку 10 мм. Уплотнение резьбы — резинометаллическое кольцо USIT (DIN 3852‑2, форма A), обеспечивает герметичность при типовых температурах и давлениях; практическая область применения — до сотен бар в зависимости от режима и сечения (конкретные расчёты по таблицам производителя). Рабочие среды: нейтральные и агрессивные жидкости и газы; ограниченно — хлоридные растворы при высоких температурах.

Экспертные рекомендации по применению

Перед монтажом отрежьте трубку под 90°, удалите фаску и заусенцы, вставьте втулку и гильзы в указанной последовательности. Затягивайте согласно инструкции производителя Swagelok (после заводской доводки — контрольное усилие и визуальная проверка), не допускайте перекоса и избыточного крутящего момента. Для вибронагруженных линий используйте крепления и компенсаторы; при агрессивных средах проверяйте совместимость уплотнителя USIT и при необходимости выбирайте другую конфигурацию. Регулярно инспектируйте соединения на предмет течи и коррозии.
