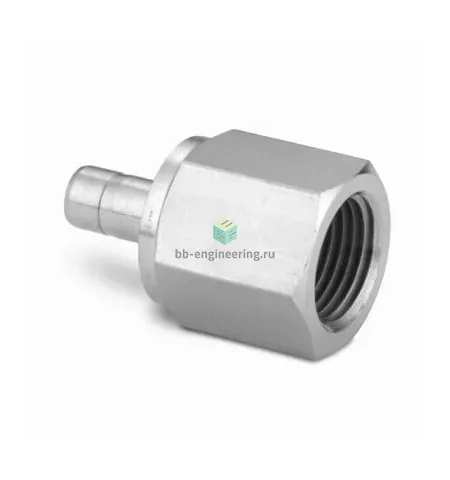

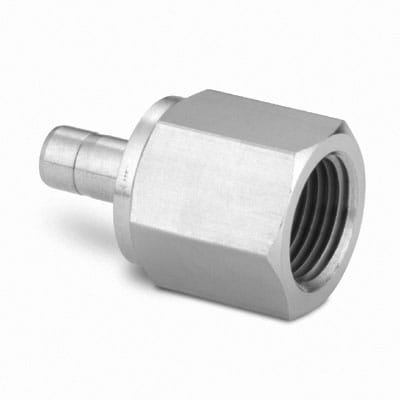

SS-10-MTA-7-4 Swagelok - Переходник прямой с внутр. резьбой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой (NPT1/4) на втулку под трубку Ø10 мм предназначен для соединения приборных и технологических линий: газовые и жидкостные пробоотборы, гидравлика и пневматика, технологические обходы и контрольно-измерительные цепи. Соединение реализовано по принципу обжима трубки двумя обжимными кольцами и гайкой — образуется металлокерамический (metal-to-metal) газо- и герметичный шов на трубке Ø10 мм; резьбовое соединение NPT1/4 уплотняется ФУМ-лентой для предотвращения утечек по резьбе. Корпус из нержавеющей стали AISI 316 обеспечивает механическую прочность и коррозионную стойкость в агрессивных средах.

Ключевые особенности конструкции

Конструкция: корпус из нерж. стали AISI 316, комплект двух обжимных колец и гайки для трубки Ø10 мм, внутренняя резьба NPT1/4 с использованием ФУМ-ленты. Обжимаемое уплотнение обеспечивает надежность при больших давлениях при условии применения труб с рекомендованной толщиной стенки. Типичные эксплуатационные возможности при корректном подборе трубки и монтажа — давления до ≈413 bar (6000 psi) в зависимости от толщины стенки и условия испытаний; температурный диапазон корпуса от криогенных значений до ≈+400°C, при этом ограничение резьбового уплотнения с ФУМ — около +200°C. Применим в воде, маслах, инертных и многих агрессивных средах.

Экспертные рекомендации по применению

Перед установкой подберите трубку Ø10 мм с требуемой толщиной стенки по таблицам производителя; срез ровный, кромки сняты. Вставьте трубку до упора, затягивайте гайку по рекомендациям Swagelok до заданного момента или по ступенчатой технологии затяжки, избегая перетяжки, которая деформирует кольца. Резьбу NPT уплотняйте ФУМ-лентой равномерно, не забивая внутрь канала. После монтажа выполните опрессовку и испытание на герметичность. При работе при высоких температурах или вибрации используйте уплотнения и крепления, соответствующие режиму; при повторном монтаже рекомендовано менять обжимные кольца.
