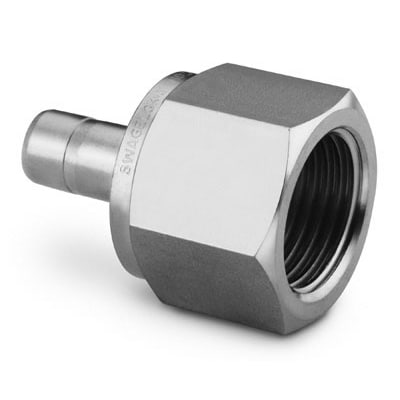

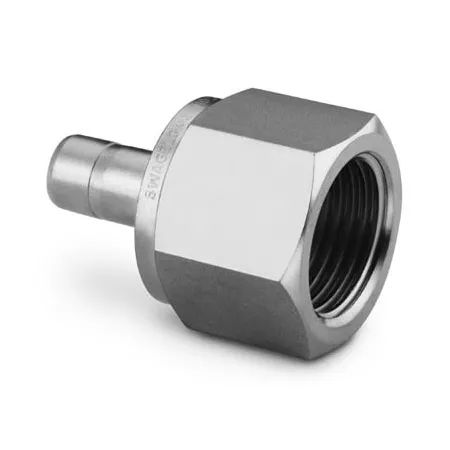

SS-10-MTA-7-4RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-10 мм, нерж.

Назначение и принцип работы

Прямой переходник с внутренней резьбой G1/4 и под втулку для трубки Ø10 мм предназначен для подсоединения манометров и приборов к трубопроводам технологической, гидравлической и пневматической автоматики. Работает по принципу обжимного соединения: две обжимные кольца и гайка формируют металлометаллическое уплотнение на трубке Ø10 мм, резьбовой контакт уплотняется прокладкой, расположенной в внутренней проточке, что обеспечивает герметичное присоединение измерительного прибора к корпусу из AISI 316.

Ключевые особенности конструкции

Корпус и элементы обжима изготовлены из нержавеющей стали AISI 316, конструкция — двухколечный (two‑ferrule) обжим с гайкой. Уплотнение резьбы — прокладка в посадочной канавке; при необходимости допускается применение металлической прокладки для высокотемпературных режимов. Применимо для нейтральных и агрессивных сред (включая пар, масла, инертные газы) при типичных рабочих давлениях до ≈420 bar (6000 psi) в зависимости от толщины стенки трубки и конфигурации системы; температурный диапазон эксплуатационно ориентировочно −196 °C … +260 °C (ограничивается материалом прокладки и рабочими условиями).

Экспертные рекомендации по применению

Подбор — сверяйте номинальное давление с данными по трубке (Ø10 мм и требуемая толщина стенки). Монтаж: рез трубы под прямой рез, снятие заусенцев, установка втулки и фасонного кольца; затягивание по инструкции производителя (finger‑tight + рекомендованное число оборотов/момент) или динамометрическим ключом. Обязательно провести пробное герметичное испытание при рабочем давлении, избегать перекрутки/перетягивания гайки и излишней вибрации, регулярно контролировать прокладку и состояние обжимных колец; при агрессивных средах и высоких температурах использовать совместимые прокладки и материалы.
