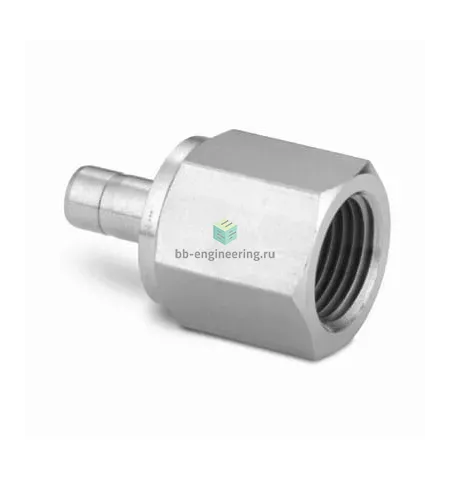

SS-10-MTA-7-4RT Swagelok - Переходник прямой с внутр. резьбой обжимной R1/4-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутр. резьбой втулочный предназначен для герметичного подключения трубки Ø10 мм к резьбовому патрубку R1/4 в технологических линиях газа и жидкости. Работает по принципу обжима трубки двумя коническими обжимными кольцами и гайкой, при затяжке кольца деформируются и формируют металлоконтактное уплотнение; резьбовое соединение дополнительно герметизируется ФУМ-лентой. Применяется в системах подачи сжатого воздуха, нефте- и газопроводах малого диаметра, аналитических трактов и технологических линиях при рабочих давлениях, зависящих от стенки трубки (типично до нескольких сотен бар при правильной сборке) и температуре среды.

Ключевые особенности конструкции

Корпус и обжимные элементы — сталь нержавеющая, материал корпуса AISI 316, обеспечивающий высокую коррозионную стойкость и совместимость с агрессивными средами. Конструкция: обжим с двумя кольцами и гайкой Swagelok, втулка под трубку Ø10 мм, внутренняя резьба R1/4. Тип заполняющего уплотнения резьбы — ФУМ-лента (PTFE), рабочая температура уплотнения ограничена свойствами PTFE (~до +260 °C), корпус выдерживает значительно более высокие температуры. Диапазон рабочей среды: сжатые газы, гидравлические жидкости, пар и инертные среды; допустимое давление определяется толщиной стенки трубки и критериями безопасности системы — для проектирования рекомендуется опираться на таблицы производителя.

Экспертные рекомендации по применению

Подбирайте переходник под фактический наружный диаметр и толщину стенки трубки Ø10 мм; перед сборкой удалите фаски, вставьте трубку до упора во втулку. Затягивайте по инструкции производителя: сначала «вручную» до упора, затем заверните гайку подконтрольным моментом (типичная доводка — 1–1¼ оборота ключом после упора). Не переусердствуйте с ФУМ-лентой — 2–3 слоя достаточно; избегайте использования герметиков, несовместимых с PTFE. Проверяйте герметичность под давлением и учитывайте снижение допустимого давления при повышенных температурах и агрессивных средах.
