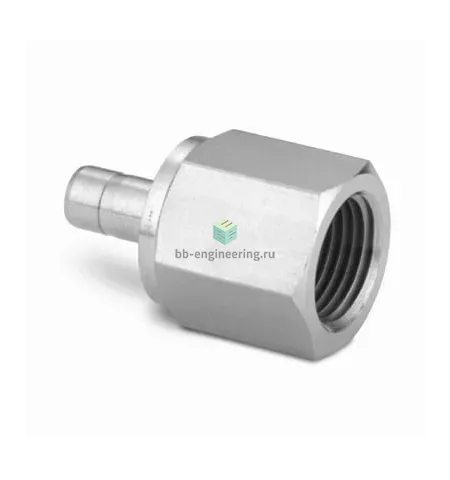

SS-10-MTA-7-8 Swagelok - Переходник прямой с внутр. резьбой обжимной NPT1/2-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой втулочный NPT1/2 — 10 мм предназначен для присоединения трубки Ø10 мм к резьбовому портu NPT1/2 в технологических и контрольно-измерительных системах. Работает по принципу обжима трубки двумя обжимными кольцами (двухвтулочная система) и гайкой, обеспечивая металлическое уплотнение линии. Для резьбового соединения предусмотрено уплотнение ФУМ-лентой; конструкция рассчитана на агрессивные и нейтральные среды, применима в системах с высоким давлением при соблюдении требований к стенке трубки.

Ключевые особенности конструкции

Корпус и втулки выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и химическую совместимость с большинством рабочих сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки Swagelok, обеспечивающий повторяемость соединения для труб Ø10 мм. Резьба NPT1/2 уплотняется ФУМ-лентой. Диапазон рабочих температур и давлений зависит от уплотнителя и толщины стенки трубки: при применении ФУМ — ориентировочно от −60°C до +260°C; при использовании только металлического уплотнения — существенно шире (см. паспорт Swagelok). Рекомендуемая среда: газ, пар, жидкости, инертные и коррозионные среды при соблюдении совместимости.

Экспертные рекомендации по применению

Перед монтажом проверьте толщину стенки трубки Ø10 мм и зачистку кромки; используйте штатные обжимные кольца Swagelok и момент затяжки, указанный в документации производителя. Наносите ФУМ-ленту на резьбу NPT1/2 по направлению закручивания, не допуская попадания в проточную полость. Избегайте перекоса при сборке и не допускайте повторного многократного использования деформированных втулок. После монтажа обязательно провести гидро- или пенной пробой на герметичность. Для агрессивных сред и критичных давлений уточняйте рабочие характеристики по каталожным данным Swagelok.
