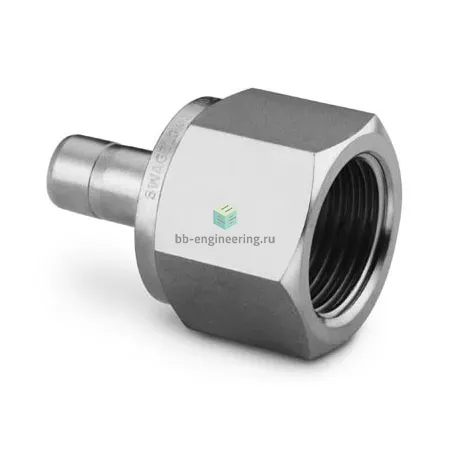

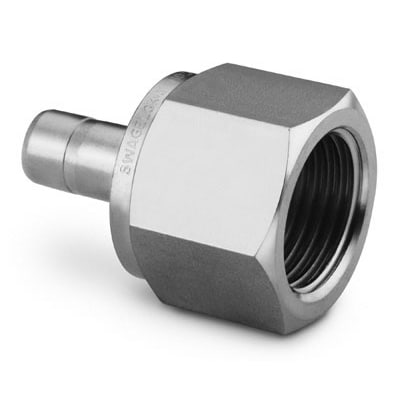

SS-10-MTA-7-8RG Swagelok - Переходник прямой с внутр. резьбой под манометр обжимной G1/2-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр предназначен для подключения манометрических приборов к трубопроводу Ø10 мм в технологических системах. Соединение выполняется по обжимной схеме Swagelok — втулочный переходник с внутренней резьбой G1/2 и втулкой под трубку 10 мм обеспечивает герметизацию за счёт двух обжимных колец и гайки; дополнительную герметичность в резьбовой части создаёт прокладка по внутренней проточке. Применяется в системах измерения давления, отбора проб и контрольных линиях в химической, нефтегазовой и энергетической отраслях.

Ключевые особенности конструкции

Корпус и элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с большинством рабочих сред (инертные и технологические газы, вода, масла, гидравлические жидкости). Тип конструкции — двухколечная обжимная система Swagelok (две обжимные втулки + гайка), резьбовое подключение G1/2 (внутренняя) для манометра и втулка 10 мм для трубы. Уплотнение резьбы — прокладка по внутренней проточке, обеспечивающая компенсацию вибраций и миконеровностей. По опыту производителя, рабочие давления для обжимных фитингов аналогичного размера находятся в диапазоне, достаточном для типичных технологических линий высокого давления (согласовывать с таблицей давлений Swagelok в зависимости от толщины стенки трубки); эксплуатационные температуры зависят от среды и уплотнения, обычный диапазон — от умеренно низких до высоких температур для AISI 316.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой и очищенный торец трубы Ø10 мм, удалить заусенцы и центрировать втулки. Затягивать гайку согласно рекомендациям производителя и контролировать момент динамометрическим ключом; избегать применения герметиков на обжимных поверхностях. При подборе учитывать толщину стенки трубки и рабочее давление, при сомнениях использовать таблицы допускаемых давлений Swagelok для AISI 316. Типичные ошибки: недостаточная посадка втулок, перекручивание гайки, использование повреждённых прокладок — приводят к подтеканиям и быстрым повреждениям. Для манометров — контролировать вибрации и при необходимости устанавливать демпферы.
