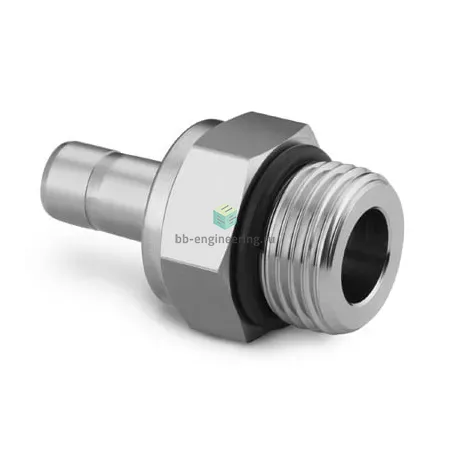

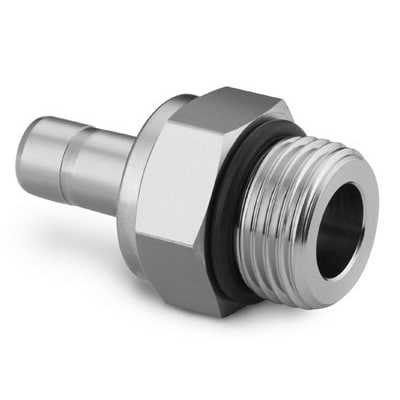

SS-10-TA-1-10ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 7/8"-14-5/8", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой и втулкой предназначен для герметичного подключения трубопроводов 5/8" к резьбовым портам UNF 7/8"-14 в системах инструментальной арматуры, гидравлики и газоаналитики. Работает по принципу обжима: двухколечная обжимная конструкция с гайкой фиксирует трубку, а выступающее уплотнительное кольцо O‑ring обеспечивает уплотнение резьбового соединения при сборке. Конструкция обеспечивает повторяемое, виброустойчивое подключение труб малого и среднего диаметра в условиях высоких давлений и требовательной герметичности.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и большинству рабочих сред. Соединение — UNF 7/8"-14 (наружная резьба) / втулка 5/8" (под трубку). Обжим — две обжимные кольца и гайка Swagelok, обеспечивающие металлометаллический контакт и уплотнение трубки; дополнительно резьба имеет выступающее O‑ring для вторичной герметизации. Типичные рабочие среды: сжатые газы, гидравлические и технологические жидкости, инертные и агрессивные среды при условии совместимости со сталью 316 и материалом O‑ring. Типовые эксплуатационные ориентиры: рабочее давление и температурный диапазон зависят от толщины трубки и материала уплотнения (ориентировочно до ≈345 бар / 5000 psi и от −54 °C до +204 °C в типичных исполнениях).

Экспертные рекомендации по применению

Подбирать фитинг с учётом наружного диаметра и толщины стенки трубки; использовать только оригинальные обжимные кольца и гайку при повторной сборке (перезакаленные кольца рекомендуется заменять). Подготовка трубки: ровная торцевая резка, снятие фаски и удаление заусенцев. Затягивать гайку согласно моменту/инструкции производителя для UNF 7/8"-14 и размера 5/8" — избегать перетяжки, которая деформирует кольца и O‑ring. Проверять совместимость O‑ring с рабочей средой и температурой; при обслуживании заменять O‑ring и колечки, контролировать отсутствие коррозии на AISI 316 при контакте с галогеносодержащими средами. Производить испытание на герметичность после монтажа.
