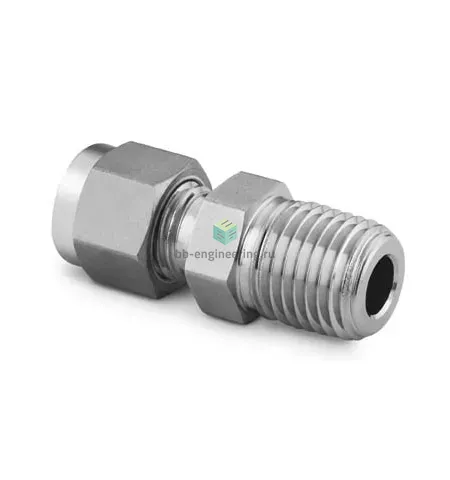

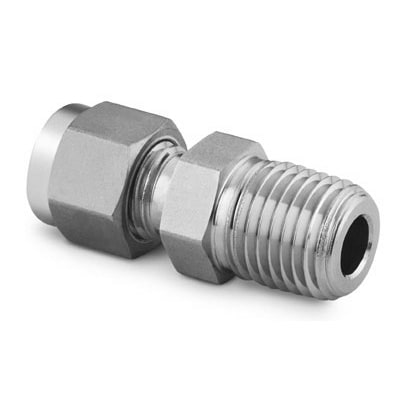

SS-100-1-4 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1/4-1/16", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с нарезной частью NPT1/4 — переходное соединение для подводов технологических и приборных трубок Ø1/16" (≈1,59 мм). Применяется в системах отбора проб, аналитики, газовых магистралях и гидравлике для обеспечения герметичного перехода от трубки к резьбовому штуцеру. Работает по принципу двухвтулочного обжима: при затяжке гайки передняя и задняя обжимные втулки пластично зажимают трубку, обеспечивая механическое удержание и уплотнение; резьба уплотняется ФУМ-лентой на наружной части NPT1/4.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии агрессивных сред. Конструкция — двухобжимная (две кольцевые втулки + гайка), стандартное подключение NPT1/4 (канал 1) к трубке 1/16" (канал 2). Для резьбового уплотнения предусмотрено применение ФУМ-ленты; герметичность трубной развязки достигается механическим обжатием. Типичные эксплуатационные диапазоны зависят от среды: при корректной установке и применении нержавеющей стали рабочее давление для размеров 1/16" может достигать сотен бар (в реальных системах обычно проектируют до ~200–300 bar с учётом трубки и условий), температура эксплуатации определяется материалом корпуса (AISI 316) и уплотнителями — ориентировочно от -196°C в криогенных системах до +400°C по металлу; ФУМ-ленту следует учитывать отдельно (обычно до ≈150–200°C).

Экспертные рекомендации по применению

Перед монтажом используйте трубку 1/16" с рекомендованной толщиной стенки и ровно обрезанным, фасонным кромлением без заусенцев. Намотка ФУМ-ленты на NPT1/4 — 3–5 витков по направлению резьбы, не допускать попадания ленты внутрь протока. Затяжка гайки по технологии Swagelok: собрать «вручную до упора», затем повернуть ключом по инструкции производителя (обычно около 1–1,25 оборота от положения «вручную»); избегать перетяжки и перекоса трубки. Учитывайте совместимость среды с AISI 316 и предельную температуру ФУМ; при циклических давлениях, вибрации или агрессивных средах применяйте дополнительные фиксаторы и контроль герметичности после первого запуска.
