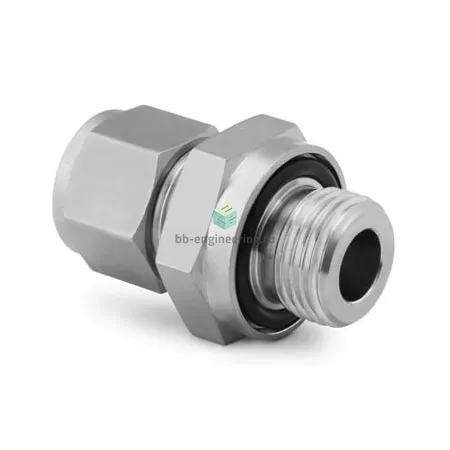

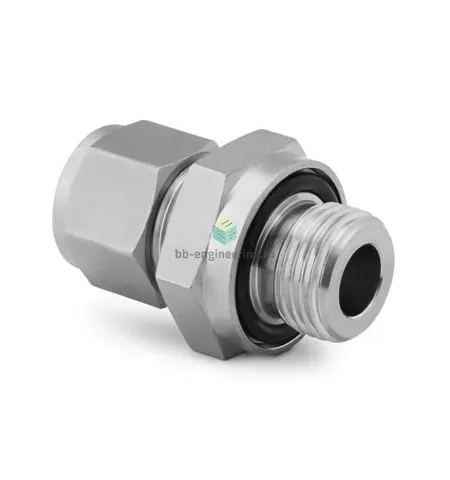

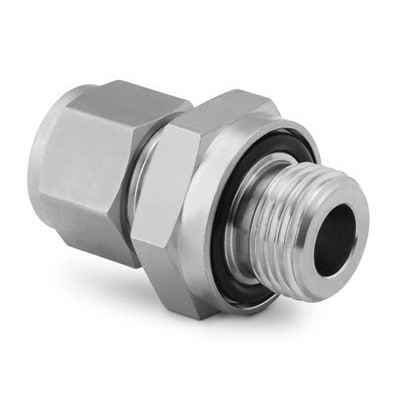

SS-100-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 5/16"-24-1/16", нерж.

Назначение и принцип работы

Прямой обжимной штуцер Swagelok с наружной резьбой UNF 5/16″-24 и фитингом под трубку 1/16″ предназначен для герметичного присоединения тонкостенных трубопроводов в системах измерения, пробоотбора и технологической арматуры. Конструкция решает задачу перехода с резьбового соединения на трубку: трубка фиксируется двумя обжимными кольцами и гайкой, а резьба уплотняется утопленным O‑ring, обеспечивая упругую контактную посадку и стойкость к вибрации. Применяется в агрессивных и чистых средах, где критична утечка и повторяемая сборка/разборка.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с большинством промышленных сред (вода, масла, азот, инертные газы, многие растворители). Двухкольцевая схема обжима повышает механическую фиксацию трубки и стойкость к вибрационным нагрузкам. Резьбовое соединение UNF 5/16″-24 герметизируется утопленным O‑ring (тип уплотнения зависит от выбранного материала эл‑мента: FKM до ~200 °C, FFKM — выше), рабочая температура и допустимое давление определяется материалом уплотнителя и толщиной стенки трубки — типичные эксплуатационные режимы для 1/16″ трубки находятся в диапазоне от вакуума до десятков МПа при корректно подобранной стенке.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и материал O‑ring для требуемых давления/температуры. Перед монтажом обточите и удалите фаску внутренней кромки трубки, обеспечьте правильную глубину посадки до упора в корпус. Затягивайте гайку по рекомендациям производителя, избегая перекоса и повторного использования деформированных обжимных колец. После сборки выполните испытание на герметичность давлением и контролируйте состояние O‑ring при обслуживании; для агрессивных сред выбирайте фторэластомеры или FFKM.
