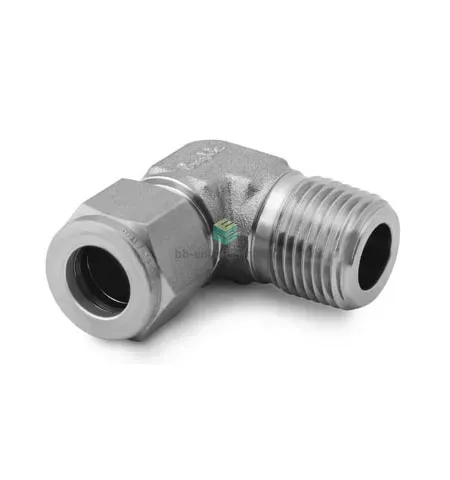

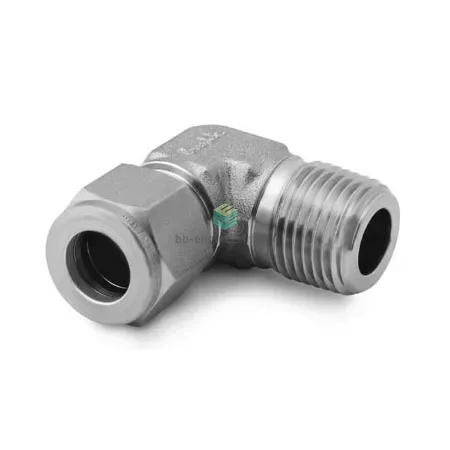

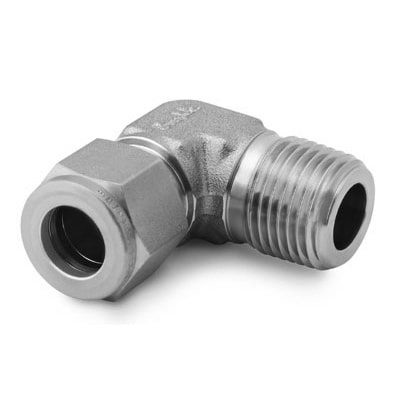

SS-100-2-1 Swagelok - Штуцер угловой с нар. резьбой обжимной NPT1/16-1/16", нерж.

Назначение и принцип работы

Обжимной штуцер угловой предназначен для коммутации тонкостенных трубок 1/16" в приборных линиях, где требуется переход от резьбового выхода NPT1/16 к трубной магистрали. Принцип работы — герметичное соединение металлической трубки с корпусом при помощи двух обжимных колец (двухфerrуловая система) и гайки: при затяжке кольца пластически деформируются, фиксируя трубку и обеспечивая металлометаллическое уплотнение; резьбовой стык дополнительно герметизируют ФУМ-лентой. Применяется в системах измерения давления, технологических линиях с газами и жидкостями до рабочих давлений порядка 6890 кПа (≈689 бар / 10 000 psi) в зависимости от исполнения трубки и среды.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и химически агрессивным средам; конструкция — двухфerrуловая обжимная система Swagelok, обеспечивающая многократную повторяемость и виброустойчивость. Резьба — NPT1/16 (наружная), канал 2 — под трубку 1/16". Уплотнение резьбы — ФУМ-лента. Рекомендуемые рабочие среды: инертные газы, лабораторные и промышленные жидкости, технологические пары; типовой диапазон рабочих температур для нержавеющей конструкции и металлического уплотнения — приблизительно от −60 °C до +200 °C (зависит от среды и дополнительных уплотнителей).

Экспертные рекомендации по применению

При подборе учитывайте наружный диаметр и материал трубки (1/16" — обычно 1,59 мм или 1,68 мм по стандартам), давление системы и температуру; для максимального давления используйте рекомендованную Swagelok трубку и стандартную процедуру обжима: предварительная затяжка гайки с ориентировкой, затем завершающая с контролем момента/угла. Нельзя применять для мягких или деформируемых труб без соответствующих вставок; избегайте переконтровки резьбы и использования герметиков на масляной основе. Регулярно проверяйте уплотнение при пульсациях давления и после тепловых циклов.
