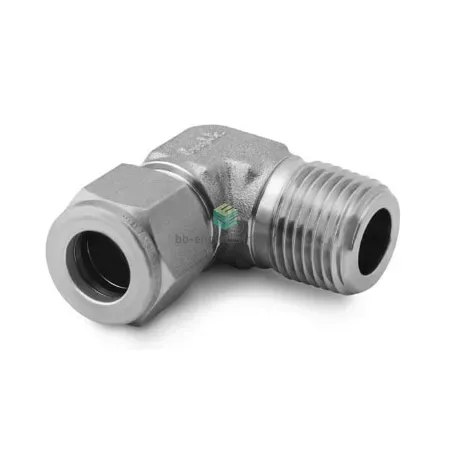

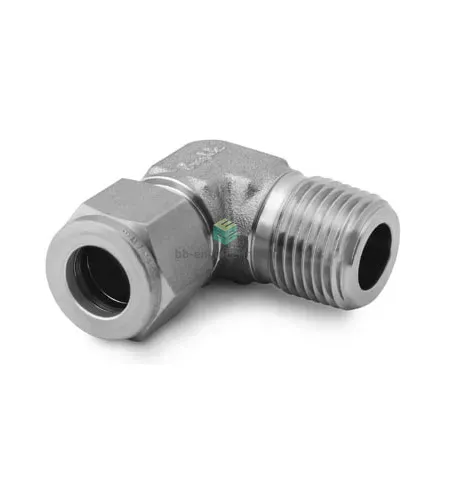

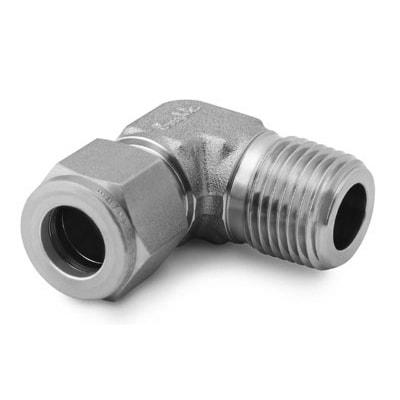

SS-100-2-2 Swagelok - Штуцер угловой с нар. резьбой обжимной NPT1/8-1/16", нерж.

Назначение и принцип работы

Угловой обжимной штуцер со внешней конической резьбой NPT1/8 — переходное соединение для 1/16″ (Ø≈1,59 мм) металлических трубок в системах инструментальной и аналитической линии, газо- и жидкостных пробоотборов, сушильных и вакуумных трасс. Работает по принципу двухобжимной системы Swagelok: при вращении гайки конусные обжимные кольца (ferrules) смещаются и формируют металлическое уплотнение вокруг трубки, одновременно обеспечивая уплотнение на резьбе с помощью ФУМ-ленты (PTFE). Конструкция обеспечивает газонепроницаемость и стойкость к вибрациям при типичных рабочих давлениях до ≈413 бар (6000 psi) в зависимости от толщины стенки трубки и условий эксплуатации.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии и агрессивным средам. Применяется двухколечная обжимная схема Swagelok для повторяемой герметичности и предотвращения протечек при пульсационном давлении. Резьбовое соединение NPT1/8 герметизируется ФУМ-лентой; канал 2 — под трубку 1/16″. Рабочие среды: нейтральные и агрессивные газы, масла, растворители; температурный диапазон ориентировочно −60…+200 °C (зависит от среды и прокладок). Типовые преимущества: высокая механическая прочность, химическая стойкость и совместимость с аналитическим оборудованием.

Экспертные рекомендации по применению

Подбор: сверяйте давление и толщину стенки трубки с паспортными данными системы; используйте 1/16″ трубку без деформаций и с ровным срезом. Монтаж: намотать 2–3 слоя ФУМ-ленты по направлению резьбы, затянуть гайку до ручного упора, затем ключом 1,0–1,25 оборота при зажатии корпуса вторым ключом. Типичные ошибки: чрезмерная намотка ФУМ, повторное использование обжимных колец после демонтажа, недостаточная обрезка и фаска трубки. Обслуживание: при повторной сборке заменяйте гайку/кольца при повреждении и выполняйте контроль на утечки перед вводом в эксплуатацию.
