SS-100-4 Swagelok - Крестовина X-образная обжимная 1/16", нерж.

Назначение и принцип работы

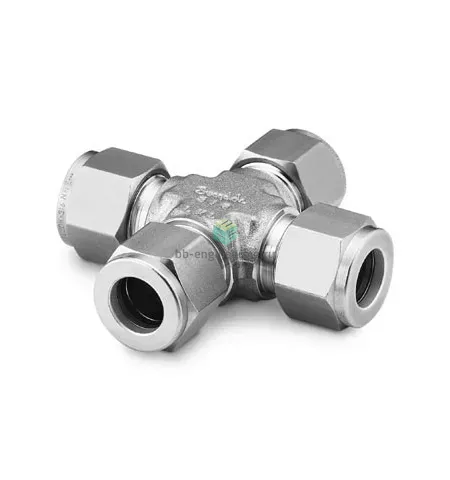

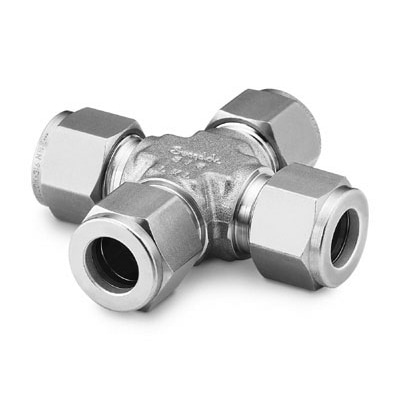

Крестовина X-образная обжимная для трубки 1/16″ предназначена для развязки и распределения рабочих сред в приборных и технологических трубопроводах (четырёх направлений). Конструкция решает задачи ветвления линий, отбора проб и подключения датчиков при высоком давлении и агрессивных средах. Герметизация обеспечивается методом обжима двух колец (переднего и заднего фереджа) и гайки: при затяжке фереджи деформируются и создают металлометаллическое уплотнение на трубке Ø1/16″, исключая необходимость уплотнительных резинок в обжиме.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, общее материаловое исполнение — нержавеющая сталь, что обеспечивает химическую стойкость к большинству сред (газы, масла, вода, нефтепродукты). Обжимная система — классическая Swagelok с двумя фереджами и гайкой; форма — X‑крестовина с четырьмя портами 1/16″. Тип уплотнения резьбы не применяется (герметизация трубки — обжимом). Типичные эксплуатационные параметры: рабочее давление до ~414 бар (≈6000 psi) при стандартных стенках трубки; в специальных конфигурациях при испытаниях допускаются более высокие значения (приблизительно до 690 бар / 10000 psi) — окончательное значение зависит от толщины и качества трубки. Температурный диапазон при металлическом уплотнении ориентировочно от −196 °C до +400 °C, ограниченный средой и материалами трубки.

Экспертные рекомендации по применению

Монтировать на ровно отрезанную и обезструганную трубку Ø1/16″; вставить до упора, затянуть гайку от руки и затем дополнительный затяг 1¼ оборота ключом (типовая процедура для обжимных Swagelok). При повторном демонтаже осмотреть фереджи и при наличии задиров — заменить. Не применять герметики на обжимаемых соединениях; для резьбовых элементов (если используются адаптеры) применять соответствующие уплотнения по материалу среды. Избегать хлоридсодержащих сред и статического напряжения трубопровода во избежание межкристаллитной коррозии AISI 316. При подборе учитывать толщину стенки трубки и рабочее давление системы — при высоком давлении предпочтительны трубы с увеличенной толщиной и сертифицированные под испытания.
