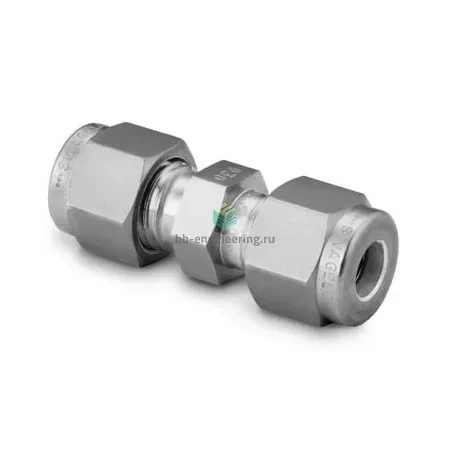

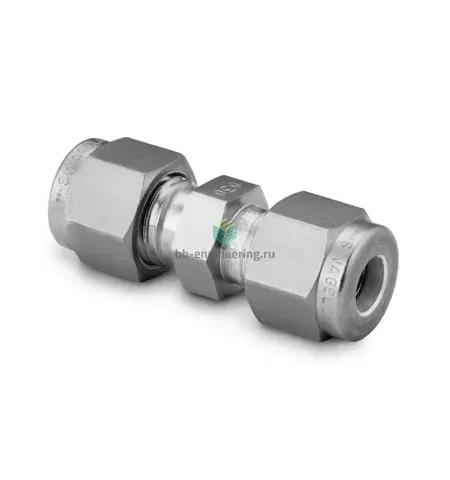

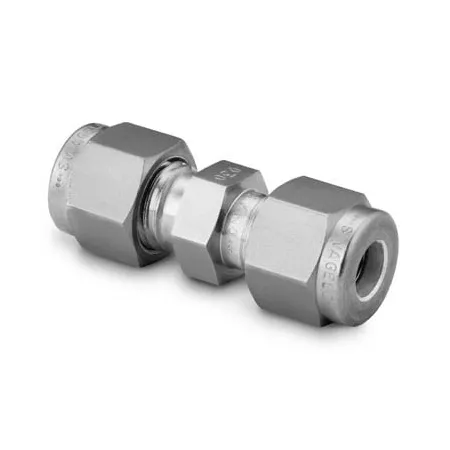

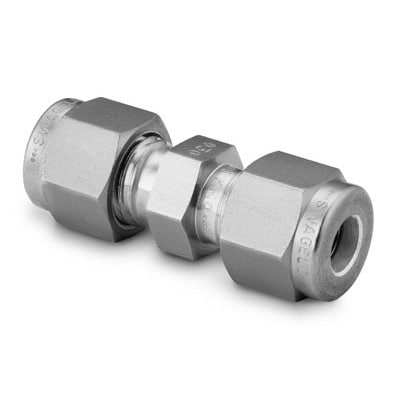

SS-100-6 Swagelok - Соединитель прямой обжимной 1/16", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-100-6 предназначен для создания надежного разъемного соединения в трубопроводах малых диаметров (под трубку 1/16″, Ø≈1,59 мм) в системах аналитики, пневматики и технологической арматуры. Работает по принципу двухобжимного соединения: при завинчивании гайки две обжимные втулки (фронтальная и тыльная) пластично деформируются на штуцере и трубке, обеспечивая механическую фиксацию и уплотнение без дополнительных резиновых прокладок. Конструкция рассчитана на агрессивные и нейтральные среды, где требуется минимальный объём мертвого пространства и высокая герметичность.

Ключевые особенности конструкции

Корпус и детали изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с большинством растворов, газов и рабочих сред. Тип уплотнения — металлическое, резьбового уплотнения нет. Двухобжимная схема повышает прочность соединения и сопротивление вибрациям по сравнению с однообжимными фитингами. При стандартной трубной конструкции рабочее давление зависит от материала и толщины стенки трубки: типично в диапазоне сотен бар (≈70–200 бар) для тонкостенных трубок и до значительно больших величин при толстостенных исполнениях; температурный диапазон эксплуатации определяется средой и трубкой, практически применим до примерно +400 °C при отсутствии полимерных уплотнений.

Экспертные рекомендации по применению

Рекомендуется аккуратно подготовить торец трубки — ровная, перпендикулярная резка и удаление заусенцев. При монтаже сначала завинтите гайку вручную, затем докрутите ключом на 1–1,25 оборота после упора (ориентировочная рекомендация Swagelok для первых сборок); контролируйте глубину посадки трубки до байонета. При повторных разборках оценивайте состояние обжимных втулок — в ответственных системах меняйте фронтальную втулку. Избегайте ударных нагрузок и перекосов при сборке; при работе с агрессивными средами проверяйте совместимость AISI 316 с конкретным химикатом и подбирайте соответствующую толщину трубки для требуемого давления.
