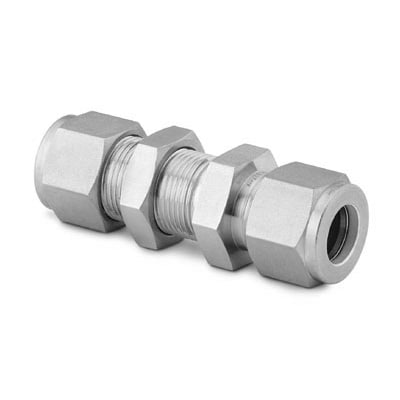

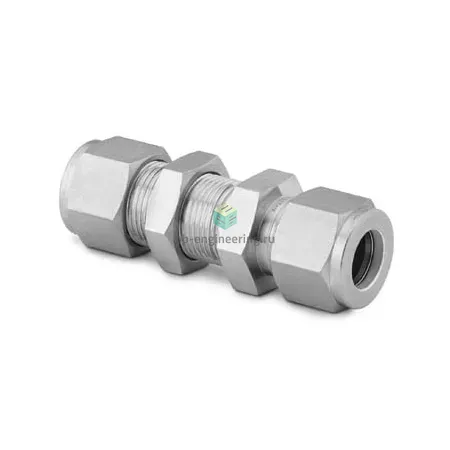

SS-100-61 Swagelok - Соединитель панельный обжимной 1/16", нерж.

Назначение и принцип работы

Панельный обжимной соединитель Swagelok предназначен для герметичного вывода трубки 1/16" через перегородку щита или шкафа в системах КИПиА, аналитики и технологических линиях. Изделие решает задачу быстрой и повторяемой коммутации малых трубопроводов, обеспечивает уплотнение и удержание тонкостенной трубки за счёт двух обжимных колец и соединительной гайки. Резьбовое уплотнение не применяется — герметичность достигается механическим обжимом фервул, что даёт стабильный контакт и возможность работы в высоком давлении при минимальных утечках.

Ключевые особенности конструкции

Корпус и монтажные элементы выполнены из нержавеющей стали (обобщённо — сталь нержавеющая, корпус AISI 316), конструкция — двухфервульная система с гайкой Swagelok, тип исполнения — панельный (bulkhead) для фиксации в перегородке. Рабочие среды: инертные газы, гидравлические и многие химические среды, совместимые с 316 SS. В типичных применениях обжимные фитинги Swagelok для трубки 1/16" выдерживают рабочие давления порядка до 6000 psi (≈413 бар) и температуры примерно от −54 °C до +204 °C, конкретные пределы зависят от трубки и рабочей среды.

Экспертные рекомендации по применению

Подбирайте соответствующую трубку по внешнему диаметру 1/16" и толщине стенки, предварительно обрезайте и калибруйте торец без заусенцев. Затягивание гайки выполняйте по рекомендованному моменту производителя: не перетягивать — это нарушает фервулы; при повторном монтаже рекомендуется заменить фервулы на новые. Для панельного монтажа учитывайте толщину щита и используйте правильно подобранную контргайку; после сборки выполните опрессовку и проверку на утечки. Избегайте циклической вибрации без дополнительной фиксации трубки и при агрессивных средах рассмотрите защитное покрытие или иные материалы корпуса.
