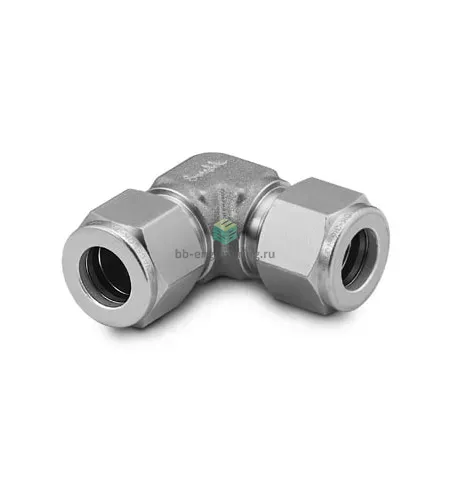

SS-100-9 Swagelok - Соединитель угловой обжимной 1/16", нерж.

Назначение и принцип работы

Угловой обжимной соединитель предназначен для герметичного соединения трубок диаметром 1/16″ в технологических линиях с узкими разворотами трассы. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло-металлическое уплотнение без применения уплотнительных материалов (тип уплотнения: отсутствует), что делает изделие пригодным для систем аналитики, газа и жидкостей высокого давления. Принцип работы — осевая усадка двух обжимных колец при затяжке гайки, формирующая плотный обжимной контакт с внешним диаметром трубки; обеспечивается минимальная утечка при рабочих давлениях типичных для тонкостенных трубок до нескольких тысяч psi (порядка 6000 psi / ~414 бар) при комнатной температуре.

Ключевые особенности конструкции

Корпус и монтажные элементы выполнены из нержавеющей стали AISI 316, общая материалоcть — нержавеющая сталь; исполнение — обжим двумя кольцами и гайкой, угловой (90°) адаптер. Отсутствие резьбового уплотнения и применение обжимного уплотнения повышают стойкость к вибрации и циклическим нагрузкам. Допускается эксплуатация в агрессивных средах (вода, пар, ацетон, многие коррозионно-активные среды) в пределах химической стойкости 316. Практический температурный диапазон зависит от среды и трубки — ориентировочно от ≈−60 °C до ≈+250 °C; реальные пределы определяются спецификацией трубки и условиями процесса.

Экспертные рекомендации по применению

Подбор: сопоставляйте OD и толщину стенки трубки с размером 1/16″ и требованиями по давлению; при сомнении выбирайте более толстостенную трубку. Монтаж: отрезать трубку строго под 90°, удалить заусенцы, вставить до упора; затяжка — сначала от руки, затем доворот ключом согласно инструкции производителя (обычно порядка 1–1,5 оборота после упора для стартовой сборки); избегайте перекосов и боковой нагрузки. Обслуживание: визуально контролировать целостность колец и гайки, при повторном демонтаже заменять повреждённые обжимные кольца. При критичных средах и высоких температурах проводите испытания на герметичность после монтажа.
