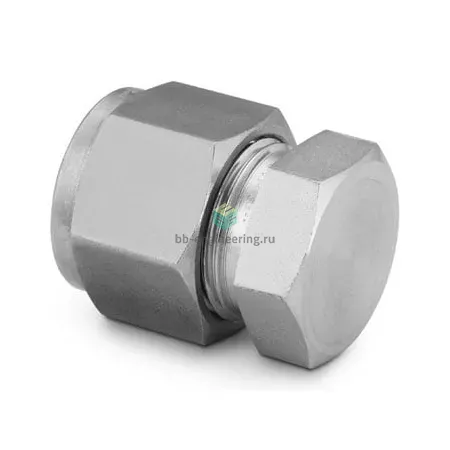

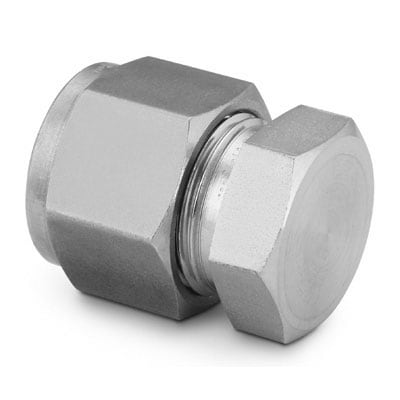

SS-100-C Swagelok - Заглушка на трубку обжимная 1/16", нерж.

Назначение и принцип работы

Обжимная заглушка для трубки 1/16″ предназначена для герметичного запирания конца тонкостенной трубопроводной магистрали в измерительных и технологических схемах. Конструкция двух обжимных колец с гайкой образует металлическое уплотнение на наружном диаметре трубки (0,0625″), обеспечивая удержание давления без применения уплотнительных материалов. Применяется в газовых и жидкостных системах отбора проб, импульсных линиях манометрии и технологических подводках, где требуется компактная, виброустойчивая и коррозионностойкая заглушка.

Ключевые особенности конструкции

Корпус и вспомогательные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к агрессивным средам и повышенную коррозионную прочность по сравнению с 304. Тип конструкции — обжим трубки двумя феррулами и гайкой Swagelok, без резьбового уплотнения (уплотнение резьбы отсутствует). Рабочие среды: сжатые газы, минеральные и синтетические масла, вода, агрессивные технологические среды при совместимости с 316 SS. Типичные эксплуатационные диапазоны зависят от трубки и монтажа; в реальных системах для 1/16″ трубки из нерж. стали рабочие давления часто достигают порядка до ~6000 psi (≈414 bar) при нормальных условиях; температурный диапазон эксплуатации металлокомплекта — приблизительно от −60 °C до +204 °C, зависит от среды и материалов трубки.

Экспертные рекомендации по применению

Подбирайте заглушку под конкретный наружный диаметр и толщину стенки трубки; используйте трубку без заусенцев и со строго квадратным резом. Момент затяжки — согласно инструкции производителя: сначала завернуть гайку вручную до упора, затем повернуть ключом ориентировочно на 1–1,25 оборота; контролируйте утечку при пуске. Не применяйте лен или пасты на место уплотнения — герметичность обеспечивает именно обжим феррул. После демонтажа проверяйте состояние феррул и при деформации заменяйте комплект. При критических рабочих давлениях и температурах согласуйте параметры с паспортом трубки и сертификатами Swagelok.
