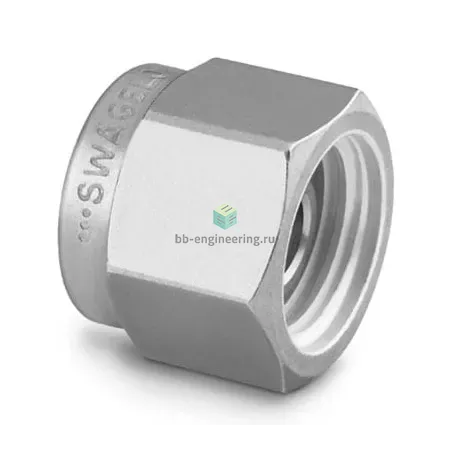

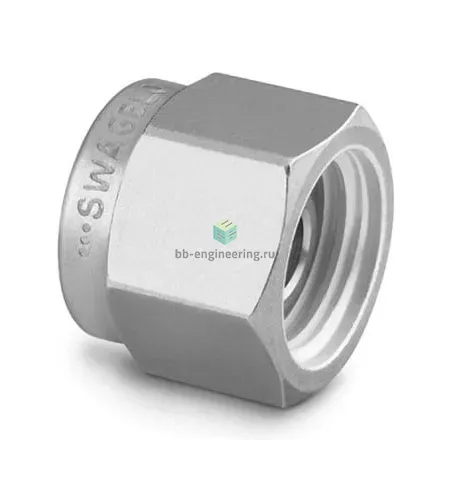

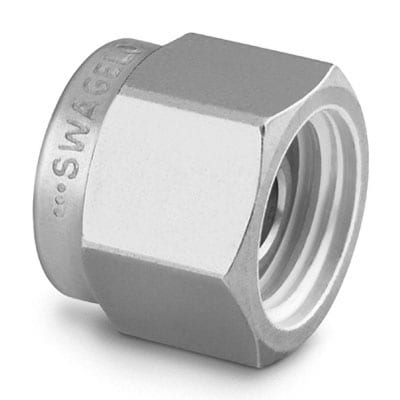

SS-100-P Swagelok - Заглушка в обжимной фитинг 1/16", нерж.

Назначение и принцип работы

Заглушка в фитинг предназначена для герметичного перекрытия конца трубопровода или ответвления в приборных и технологических системах с малым диаметром трубки 1/16″. Механизм уплотнения реализован за счёт обжатия трубки двумя обжимными кольцами (двухфerrуловая система) и гайкой — при сборке кольца фиксируют и деформируют трубку, создавая металл-металл контакт, обеспечивающий герметичность без применения резьбовых уплотнителей (Тип уплотнения резьбы: -). Материал корпуса — сталь нержавеющая AISI 316; изделие применяется в системах анализа, отбора проб, газовых магистралях и гидравлике при давлениях и температурах, характерных для тонкостенных нержавеющих трубок.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали (Материал обобщённо: сталь нержавеющая; Материал корпуса: сталь нержавеющая AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством нейтральных газов и жидкостей. Двухфerrуловая конструкция повышает устойчивость к вибрации и циклическим нагрузкам по сравнению с однофerrуловыми решениями. Рабочие параметры зависят от состава и толщины трубки: для стандартных нержавеющих трубок 1/16″ возможны рабочие давления до сотен бар (в типичных приложениях — до ≈400 bar), температурный диапазон эксплуатации от примерно −54 °C до +204 °C; точные лимиты определяются паспортами труб и системы.

Экспертные рекомендации по применению

Подбирайте заглушку под конкретную трубу 1/16″ по наружному диаметру и толщине стенки; не используйте повторно обжатые кольца — заменяйте комплект при повторной сборке. Перед монтажом трубку нарежьте ровно без заусенцев и проверьте очистку от загрязнений. Затягивайте гайку согласно инструкции производителя и таблице моментов Swagelok для обжимных фитингов; контролируйте герметичность испытанием давлением. Избегайте избыточного момента и перекоса при сборке — это приводит к утечкам или повреждению фертул. При пульсациях и вибрациях применяйте опоры и защитные зажимы.
