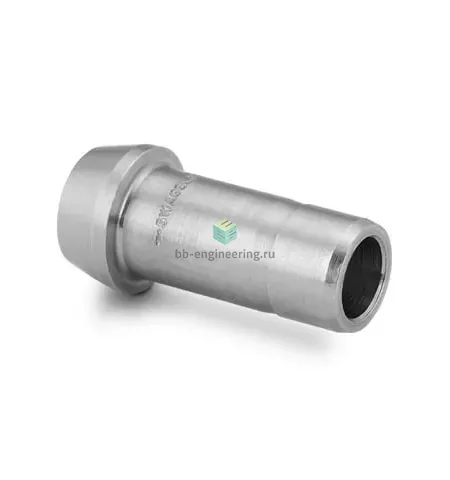

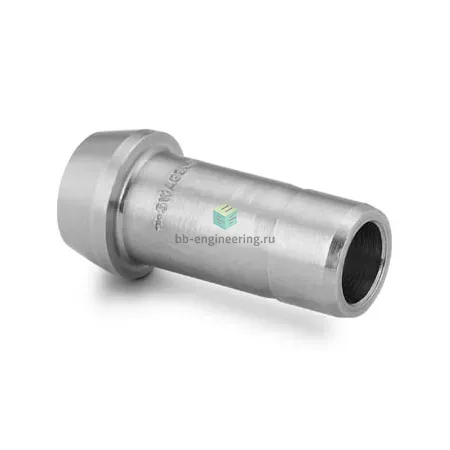

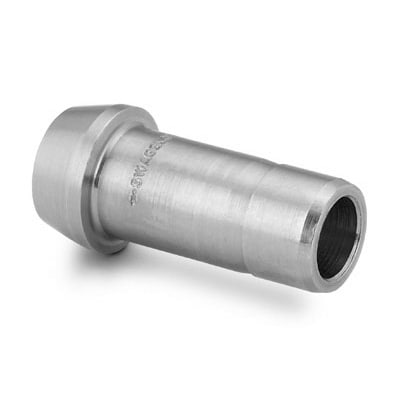

SS-101-PC Swagelok - Соединитель прямой втулочный обжимной 1/16", нерж.

Назначение и принцип работы

Соединитель прямой втулочный Swagelok SS-101-PC предназначен для соединения и герметизации тонкостенных инструментальных трубок диаметром 1/16″ (≈1,59 мм) в системах отбора проб, аналитики, трубопроводах технологических и пневматических контуров. Работает по принципу обжима трубки двумя обжимными кольцами (передним и задним феррулами) и гайкой: при затяжке формируется металло-металлическая или комбинированная уплотняющая посадка, обеспечивающая долговременную плотность без применения резьбовых уплотнений (тип уплотнения резьбы: отсутствует).

Ключевые особенности конструкции

Корпус изделия выполнен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь; конструкция — обжим трубки с помощью двух феррул и гайки, прецизионная обработка поверхностей обеспечивает высокую коррозионную стойкость и чистоту потока. Применяется в агрессивных средах, аналитических и газовых магистралях. Давление и температурный диапазон определяются применяемой трубкой и материалом: при корректно подобранной нержавеющей трубке рабочие давления могут достигать десятков МПа, типичный температурный диапазон эксплуатации нержавеющей конструкции ориентировочно −60…+400 °C.

Экспертные рекомендации по применению

Подбирайте соединитель под трубку 1/16″ с соответствующей толщиной стенки; очищайте торцы и обеспечьте соосность при сборке. Затяжка: сначала до упора вручную, затем гайку — приблизительно на 1¼ оборота ключом (рекомендация для размеров до 1/2″), контролируйте момент и не допускайте перекоса феррул. Не используйте герметики на резьбе; при повторной сборке проверяйте состояние феррул и при деформации заменяйте. Избегайте контакта с несовместимыми металлами во влажной среде и работы в агрессивных средах без защитного покрытия.
