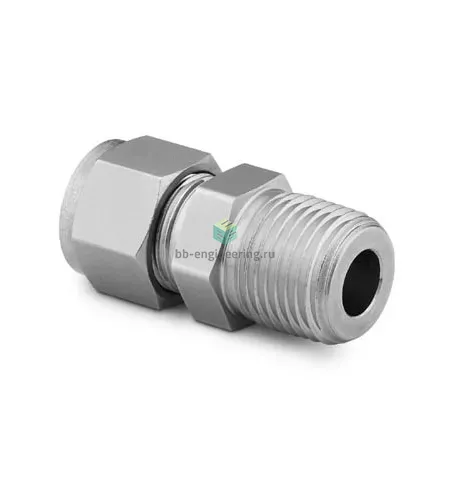

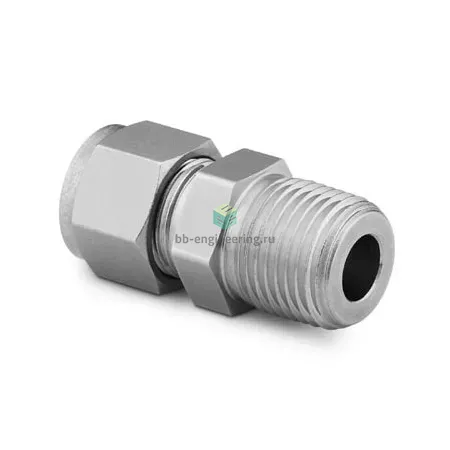

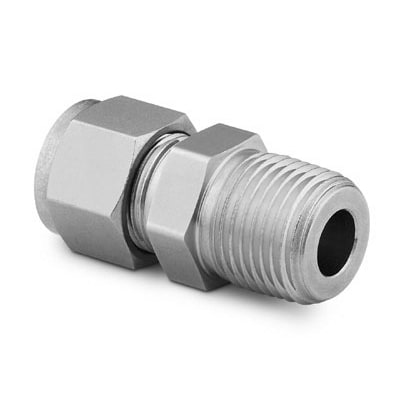

SS-1010-1-12 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT3/4-5/8", нерж.

Назначение и принцип работы

Прямой штуцер Swagelok SS-1010-1-12 служит для герметичного присоединения трубки Ø5/8" (0,625") к резьбовой магистрали с наружной резьбой NPT3/4. Конструкция решает задачи подведения рабочих и технологических сред (газы, жидкости, гидравлика, аналитические линии) в системах КИПиА, лабораторных и производственных установках с требованием надежного герметичного соединения и повторяемости разборки/сборки. Принцип работы — комбинированное уплотнение: резьбовое уплотнение NPT уплотняется ФУМ-лентой на наружной резьбе, а стыковое уплотнение трубки осуществляется обжимом с помощью двух обжимных колец и гайки (two-ferrule), обеспечивая металл-металл контакт и устойчивость к вибрациям и циклическим нагрузкам.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах и совместимая с большинством технологических сред. Соединение NPT3/4 уплотняется ФУМ-лентой; канал 1 — NPT3/4 (наружная резьба), канал 2 — трубка 5/8" (0,625" OD). Двухколечная система Swagelok обеспечивает надежное металл-металл уплотнение без уплотнительных материалов в зоне обжима. Типичные рабочие параметры для подобных обжимных фитингов Swagelok: рабочее давление до ≈6000 psi (≈414 bar) в зависимости от толщины стенки трубки и условий монтажа; рабочая температура при стандартной сборке ориентировочно от −60 °C до +204 °C; для экстремальных режимов необходима проверка по каталогу производителя.

Экспертные рекомендации по применению

При подборе учитывать диаметр трубки 5/8" и толщину стенки — характеристики давления зависят от этого. Перед монтажом очистите трубку, отрежьте перпендикулярно, удалите фаску и заусенцы; вставьте трубку до упора в обжимную сборку. Наносите ФУМ-ленту 2–3 слоя на наружную резьбу NPT, избегая попадания ленты внутрь трубопровода. Затяжку гайки обжимной системы выполнять согласно инструкциям производителя (ориентироваться на таблицу Swagelok для соответствующего номинала) и избегать перетяжки, чтобы не повредить опорное кольцо и резьбу. Для кислородных сервисов, агрессивных сред и повышенных температур согласовывать материал и метод монтажа с рекомендациями Swagelok; после установки провести гидро- или пневмопробы и контроль на герметичность.
