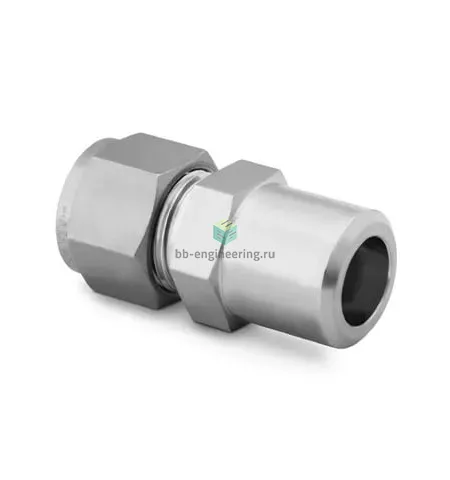

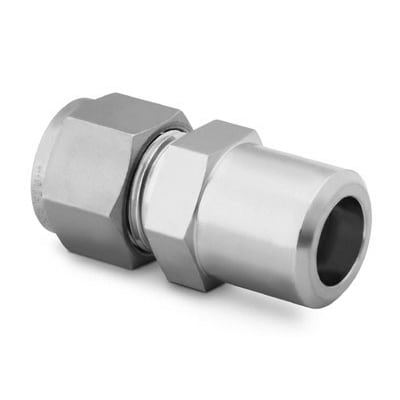

SS-1010-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 5/8"-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык предназначен для формирования герметичного перехода между трубкой 5/8″ (0,625") и ответным штуцером с приварным окончанием 1/2″ (0,5"). Устройство решает задачи передачи жидких и газообразных сред в технологических трассах, химическом и нефтегазовом оборудовании, лабораторных установках и системах КИПиА. Принцип работы — обжимное соединение двух-обоймовым (две обжимные крошки/фурнели) узлом с контргайкой на одном конце и сварной приварной торец на другом; уплотнение обеспечивается пластической деформацией обжимных колец на трубке, резьвое уплотнение в конструкции не применено.

Ключевые особенности конструкции

Корпус и внутренние элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для сред на основе воды, минеральных масел, многих органических растворителей и слабых кислот. Тип конструкции — двухобоймовой обжим с гайкой Swagelok, соединение: 5/8″ (трубка) → 1/2″ (приварка встык). Рабочие давления зависят от класса и толщины трубки, типично до ≈250 бар при корректном выборе трубки; работа в вакууме и при низких давлениях возможна при правильной сборке. Температурный диапазон эксплуатации ориентировочно от −196 °C (криогенные системы) до +427 °C (короткие термические нагрузки) для AISI 316.

Экспертные рекомендации по применению

Подбирайте толщину и тип трубки согласно давлению и цикличности нагрузки; перед монтажом убедитесь в чистоте торца и соблюдении глубины вставки трубки до упора. Приварной конец должен быть выполнен и очищен до сборки; не применять нагрев и сварку после установки обжимных колец. Момент затяжки и порядок установки — по инструкции производителя Swagelok (начальная затяжка от руки и затем контрольный поворот ключом по рекомендуемому числу оборотов для данной размерности). Выполняйте испытание на герметичность (гидравлика/газ, при необходимости с гелием) и регламентный контроль при циклических нагрузках.
