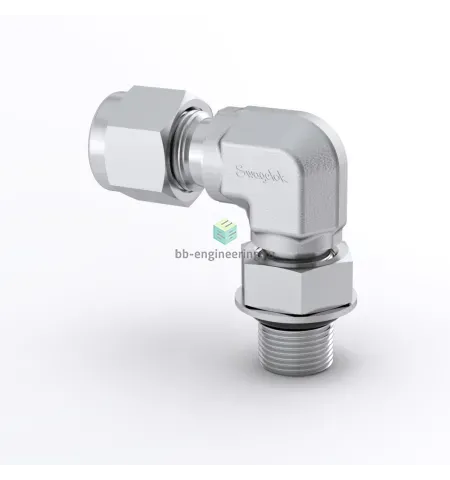

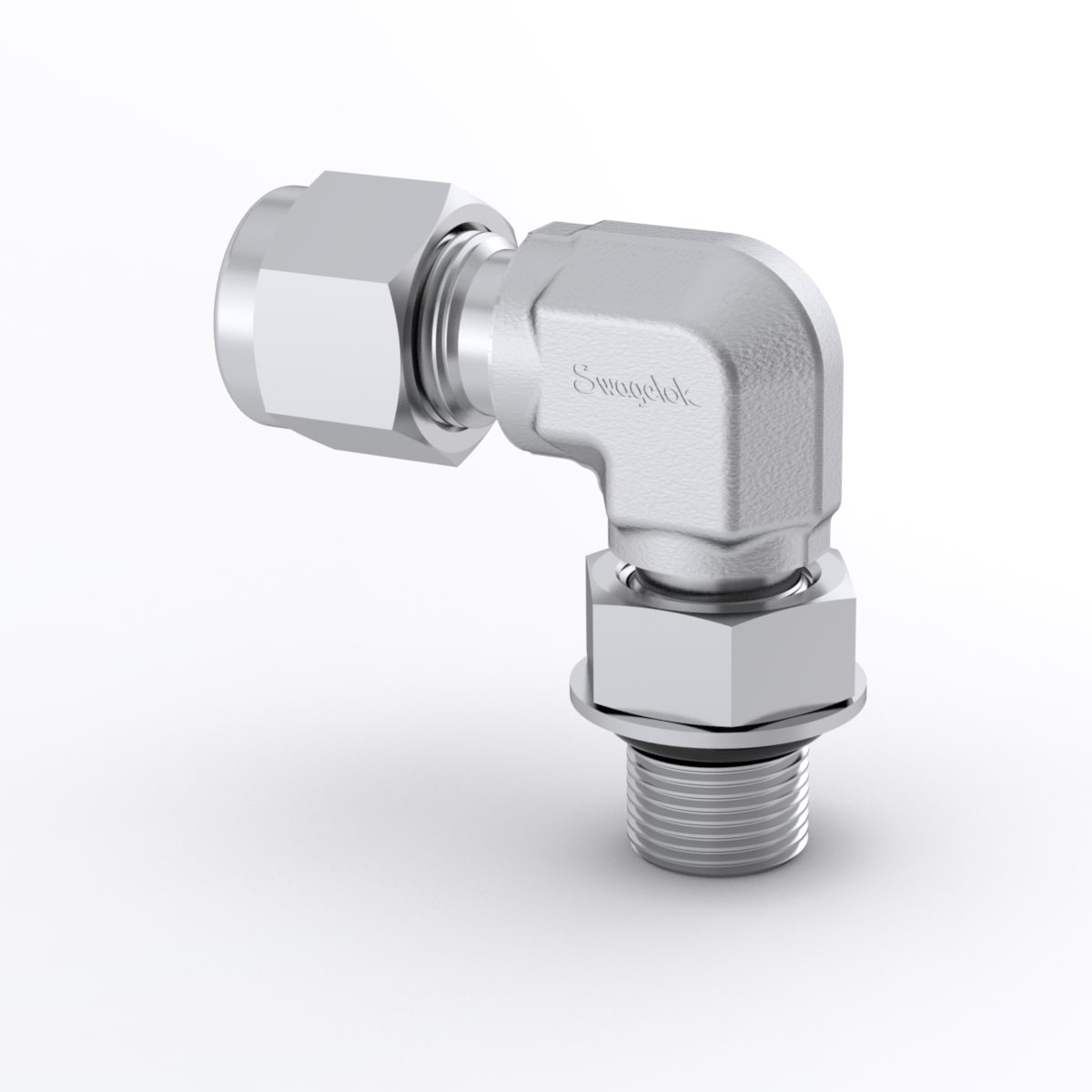

SS-1010-2-10ST Swagelok - Штуцер угловой с нар. резьбой обжимной UNF 7/8"-14-5/8", нерж.

Назначение и принцип работы

Угловой обжимной штуцер Swagelok предназначен для соединения трубки Ø 5/8″ с резьбовой линией давления в конструкциях КИПиА, гидравлике и газовых магистралях. Форма — штуцер угловой с наружной резьбой UNF 7/8″-14 (подключение, канал 1) и обжимным концом под трубку 5/8″ (канал 2). Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой обеспечивает герметичное уплотнение; дополнительное уплотнение резьбы выполнено выступающим O‑ring, что повышает стойкость к утечкам при вибрации и циклических перепадах давления.

Ключевые особенности конструкции

Корпус и внутренние элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах и совместимы с большинством технологических сред (вода, масла, инертные и технические газы). Конструкция — двухкольцевой обжим с гайкой Swagelok для повторяемого, управляемого уплотнения. Резьбовое уплотнение с O‑ring обеспечивает дополнительную герметичность; выбор материала O‑ring (FPM, PTFE, NBR) определяет рабочий диапазон температур и химическую стойкость. В типичных конфигурациях система работает в диапазоне температур примерно −50…+200 °C и давлений, зависящих от трубки и стенки, до ≈400 бар (≈5800 psi) при правильно подобранной трубке и монтаже.

Экспертные рекомендации по применению

Подбирайте обжимные кольца под точный наружный диаметр трубки 5/8″ и стенку по каталогу Swagelok. Перед сборкой удалите заусенцы, обеспечьте торцевую чистоту, установите O‑ring без перекручивания. Затягивайте гайку в соответствии с рекомендованным моментом для UNF 7/8″-14 и производите контроль герметичности пневмо/гидроиспытанием; при повторной разборке заменяйте обжимные кольца для гарантированной герметичности. Избегайте перетяжки (риск деформации трубки и потери уплотнения) и не используйте в средах, несовместимых с выбранным материалом O‑ring.
