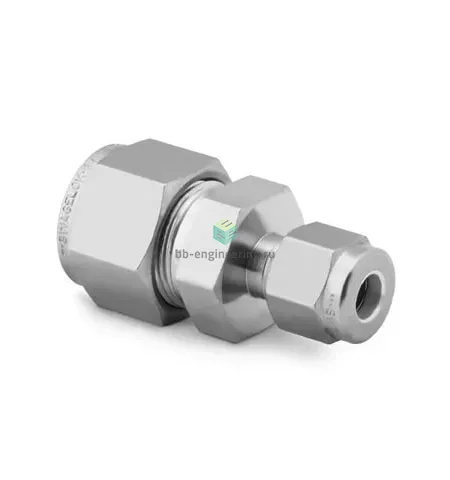

SS-1010-6-8 Swagelok - Соединитель прямой обжимной 5/8-1/2", нерж.

Назначение и принцип работы

Прямой обжимной соединитель для перехода трубок 5/8″ → 1/2″ (15,875 мм → 12,7 мм) применяется в контрольно-измерительных, технологических и гидравлических магистралях для обеспечения герметичного соединения между трубопроводами различного диаметра. Конструкция с двумя обжимными кольцами и гайкой формирует металлическое уплотнение за счёт осевого сжатия наружной и внутренней обжимных втулок на торце трубки; резьлового уплотнения нет, герметичность достигается компрессией фасонных частей на корпусе из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии в агрессивных средах (кислоты, углеводороды, пар). Тип исполнения — двухконтурный обжим (two-ferrule), обеспечивает повторяемость и высокую прочность соединения. Рабочие среды: сжатые газы, гидравлические масла, технологические жидкости, вакуум и криогенные среды. Диапазон рабочих температур ориентировочно от криогенных значений до ≈+427°C для металлического уплотнения; допустимое рабочее давление определяется материалом и толщиной стенки трубки и в типичных применениях достигает сотен бар при статической нагрузке — точные значения рассчитываются по конкретной трубке и условиям эксплуатации.

Экспертные рекомендации по применению

Перед монтажом обеспечить прямой, очищенный и обезвоженный торец трубки, снять заусенцы и выполнить правильную посадку обжимных колец. Сборка: затянуть гайку вручную до упора и затем повернуть гаечным ключом примерно на 1¼ оборота для первичной сборки; при повторной сборке — около ½ оборота. Контролировать момент и не перекручивать — перетяжка деформирует кольца и снижает стойкость к вибрации. Проводите испытание на герметичность (гелиевый тест, манометр) после установки. Не использовать ФУМ‑ленту на герметичность — уплотнение обеспечивается обжимом; при повреждении обжимных колец заменить комплект перед дальнейшей эксплуатацией.
