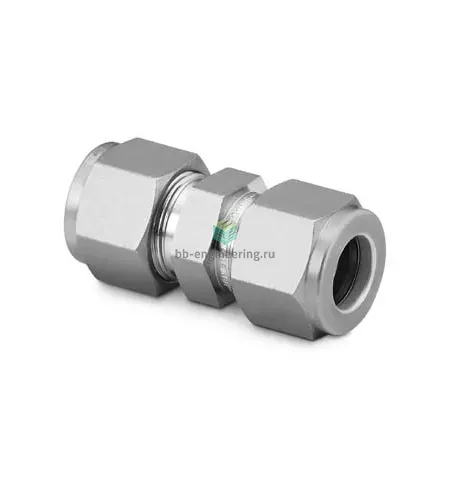

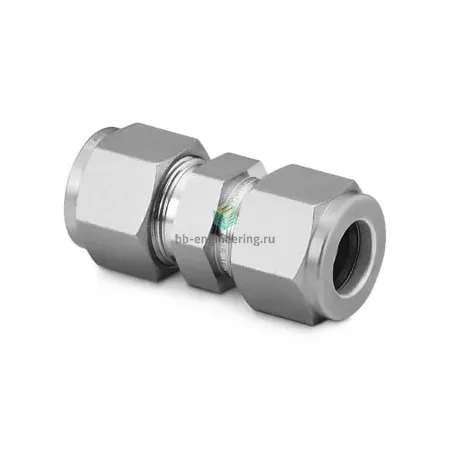

SS-1010-6 Swagelok - Соединитель прямой обжимной 5/8", нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok для трубки 5/8" (15,875 мм) предназначен для герметичного соединения металлорукавов и жёстких трубопроводов в технологических линиях газов и жидкостей. Работает по принципу обжатия двух обжимных колец (передней и задней) и гайки, при котором задняя оправка центрирует трубку, а передняя обеспечивает металлоконтактное уплотнение, минимизируя утечки при статических и динамических нагрузках. Применяется в аналитике, вакууме, гидравлике и агрессивных средах, где требуется надёжное металл-металл уплотнение.

Ключевые особенности конструкции

Корпус и уплотнительные элементы изготовлены из нержавеющей стали AISI 316, общая конструкция — обжим трубки с помощью двух колец и гайки. Отсутствие эластомерных уплотнений расширяет рабочий температурный диапазон и химическую стойкость. Тип подключения — 5/8". При правильном подборе толщины стенки трубки и монтаже соединитель обеспечивает рабочие давления до ≈414 бар (6000 psi) в типичных системах Swagelok; температурный диапазон эксплуатации зависит от среды и трубки, ориентировочно от −196 °C до +400 °C. Подходит для агрессивных коррозионных сред благодаря AISI 316.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровную торцевую обрезку и удаление заусенцев; вставить трубку до упора, затянуть гайку вручную и затем докрутить по инструкции производителя (ориентировочно 1–1,25 оборота после ручной), выполнить проверку на герметичность при рабочем давлении. При повторном монтаже проверяйте состояние обжимных колец и заменяйте деформированные элементы. Избегайте перекосов и чрезмерных крутящих моментов; в критичных приложениях используйте динамометрический ключ и проводите испытания на утечку.
