SS-1010-61 Swagelok - Соединитель панельный обжимной 5/8", нерж.

Назначение и принцип работы

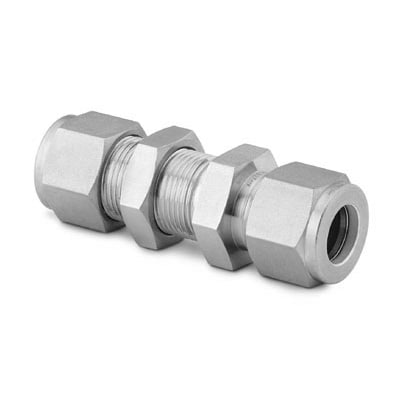

Панельный обжимной соединитель Swagelok для трубки Ø 5/8" предназначен для быстрого и герметичного вывода технологической или приборной линии через панель. Конструкция с двумя обжимными кольцами и гайкой образует металлоконтактное уплотнение при уплотнении ferrule→трубка, исключая необходимость дополнительных уплотнителей резьбы. Применяется в системах отбора проб, калибровки, монтажах КИПиА и лабораторных установках для агрессивных и нейтральных сред, где требуется устойчивость к коррозии и малые утечки.

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316 (материал корпуса: сталь нержавеющая AISI 316), общий материал изделия — нержавеющая сталь. Исполнение — панельный соединитель под трубку 5/8" с классической системой двух обжимных колец и гайки. Уплотнение резьбы отсутствует (тип уплотнения резьбы: -), герметичность достигается обжатием ferrule. Рабочие среды: газовые и жидкие среды, вакуум, агрессивные средовища при условии совместимости материалов. При типичной компоновке и корректном монтаже рабочие давления находятся в диапазоне до порядка сотен бар (проверять по спецификации Swagelok для конкретной комбинации трубка/размер); температурный диапазон эксплуатации определяется материалом трубки и средой (ориентировочно от −60 °C до +200 °C для типичных систем без дополнительных уплотнений).

Экспертные рекомендации по применению

Подбор: использовать трубку точно Ø 5/8" по наружному диаметру, подбирать стенку трубки в соответствии с давлением. Монтаж: отрезать трубку ровно, снять фаску и заусенцы, вставить до упора и выполнить обжим по инструкции производителя (предварительная затяжка вручную, затем контрольная доводка гайки — порядка 1–1,5 оборота, уточнить по каталогу Swagelok для размера 5/8"). При эксплуатации проводить проверку на утечку (гелиевый или азотный тест), избегать изгибов и вибраций в зоне соединения, при повторном использовании менять обжимные кольца. Особые режимы (высокая температура, сильнокоррозионные среды, кислород) требуют предварительной консультации с поставщиком и контроля совместимости материалов.
