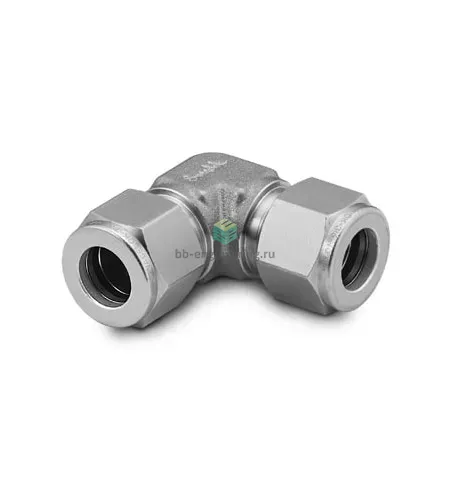

SS-1010-9 Swagelok - Соединитель угловой обжимной 5/8", нерж.

Назначение и принцип работы

Обжимной угловой соединитель для трубок 5/8″ (Ø 15,875 мм) предназначен для герметичного присоединения линий технологических, контрольных и измерительных систем под давлением. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металло-металлическое уплотнение трубки без использования резьбового уплотнения (тип уплотнения резьбы: не предусмотрено). При сборке кольца смещаются и прижимают трубку к седлу корпуса из нержавеющей стали AISI 316, образуя стойкое уплотнение, устойчивое к вибрациям и перепадам давления.

Ключевые особенности конструкции

Корпус и элементы контакта — нержавеющая сталь AISI 316, рабочая среда: сжатые газы, гидравлические жидкости, агрессивные среды, пар и технологические смеси. Размер подключения — 5/8″ (15,875 мм). Тип конструкции — двухкольцевая система Swagelok с гайкой и двумя обжимными кольцами, без резьбового уплотнителя. При корректном подборе толщины стенки трубки и монтаже типичные рабочие давления в практических применениях могут достигать сотен бар (практически до ≈6000 psi / ≈414 bar в зависимости от трубки и среды). Температурный диапазон зависит от уплотнений; для металлического контакта ориентировочно от −196 °C до +400 °C.

Экспертные рекомендации по применению

Подберите трубку 5/8″ по наружному диаметру и толщине стенки, указанной в расчетах давления. Подготовка торца — чистая, перпендикулярная резка без заусенцев. Монтаж: затянуть гайку от руки, затем для новой сборки выполнить рекомендуемый поворот гайки ~1–1,25 оборота после первоначального прижима; при повторной сборке — ~1/2 оборота. Не применять герметики на поверхности седла и обжимных колец. Проверять утечки при рабочем давлении и избегать циклических перегрузок и перегибов трубки в зоне фитинга. Для агрессивных сред и критичных режимов учитывайте коррозионную стойкость AISI 316 и проводите периодические инспекции.
